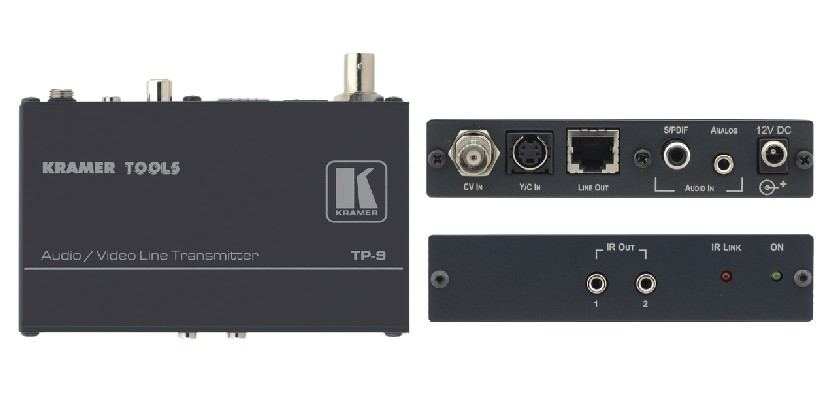

TP-9/TP-10

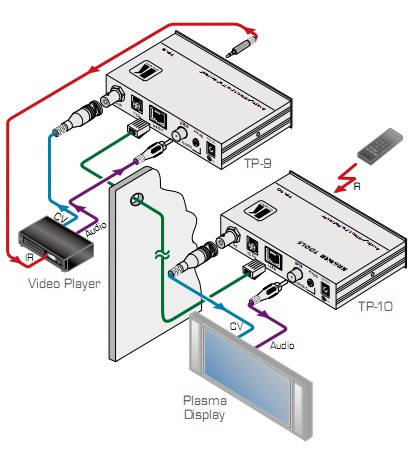

TP-9 和 TP-10 是用于复合或s-视频 (Y/C) 信号和非平衡模拟立体声或 S/PDIF
数字音频信号的双绞线发送器和接收器。TP-9 发送器将视频和音频转换成双
绞线信号，而 TP-10 将双绞线信号转换回视频和音频信号。

特点：
带宽 - >70MHz (-3dB)
音频 - S/PDIF 或非平衡模拟
IR 中继器 - 2 IR 发射器输出 (TP-9)与1 传感器 (TP-10)
双绞线输入/输出 - RJ-45 接头
系统范围 - 达 200m (650尺)
电缆 - UTP (无屏蔽双绞线)或 STP (屏蔽双绞线) 如 CAT 5。
电平 (增益) 与均衡(峰值)控制 - TP-10
电源连接系统 - 当传输距离在50m (150ft)之内，单个电源连接到发送器或
接收器，就可为二个设备同时供电。
紧凑的克莱默 TOOLS™ - 采用备选的 RK-3T 适配件，可将3台装置并排地安
装于一个 1U 机箱内。

技术参数：
输入: 1 复合视频 1Vpp/75Ω ， BNC 接头; 1 s-视频 1Vpp/75Ω
[Y],0.3Vpp/75Ω [C]， 4-pin 接头;
1 S/PDIF (数字音频) ， RCA 接头; 1 音频 (模拟音频)
<8dBu， 3.5mm 迷你插座 (TP-9);
1 RJ-45 CAT 5 屏蔽接头(LINE IN) (TP-10).
输出: 1 RJ-45 CAT 5 屏蔽接头 (LINE OUT);
2 IR 发射器， 3.5mm 迷你插座(TP-9); 1 复合视频
1Vpp/75Ω ， BNC 接头;
1 s-视频 1Vpp/75Ω [Y], 0.3Vpp/75Ω [C]， 4-pin 接头;
1 S/PDIF(数字音频)， RCA 接头; 1音频(模拟音频)
<8dbu ， 3.5mm迷你插座(TP-10)
最大输出电平: 视频: 2.6V; 音频: 4.6Vpp
带宽: 视频: >70MHz/-3dB; 音频: 20Hz to 20kHz/0.1dB
非线性: <0.05%
微分增益: <0.05%
微分相位: 0.09Deg
信噪比: 视频: >75dB/5MHz 负载的; 音频: >73dB
音频转换取样率: 48kHz
音频转换分辨率: 24-比特
电源: 12V DC, 95mA
尺寸: 12cm x 6.95cm x 2.76cm
(4.7” x 2.8” x 1.08”) W, D, H.
重量: 0.3kg (0.67lbs) 大约
附件: 电源, 3.5mm 到 IR 发射器控制电缆 (C-A35/IRE-10)
备选件: RK-3T 19” 机箱适配件
