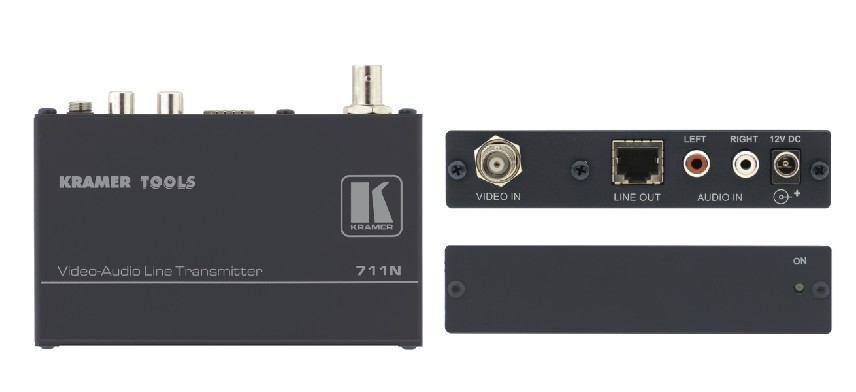

711N/712N

711N 和 712N 是用于复合视频和非平衡立体声音频信号的双绞线发送器和接
收器。711N 发送器将复合视频和立体声音频信号转换成双绞线信号，而 712N
接收器则将双绞线信号转换回复合视频和立体声音频信号。

特点：
带宽 - 85MHz -3dB
双绞线输入/输出 - RJ-45 接头
环回输入 - 712N (RJ-45)
可选的输入信号端口 - 712N
电平 (增益) 和均衡 (峰值) 控制 - 712N
电源连接系统 - 当传输距离在50m (150ft)之内，单个电源连接到发送器或接收
器，就可为二个设备同时供电。
系统范围 - 达 400m (1200 ft)
电缆- UTP (无屏蔽双绞线) 或 STP (屏蔽双绞线) 如 CAT 5。
紧凑的克莱默 TOOLS™ - 采用备选的 RK-3T 机箱适配件，可将3台装置并排
地安装于一个 1U 机箱内。

技术参数
输入： 1 复合视频 1Vpp/75Ω,BNC 接头； 1 非平衡立体声音频
4dBu/50kΩ,2 RCA 接头 (711N)；
1 RJ-45 CAT 5 屏蔽接头(LINE IN) (712N).
输出： 1 RJ-45 CAT 5 屏蔽接头 (LINE OUT) (711N)；
1 复合视频 1Vpp/75Ω,BNC 接头 (711N)；
1 非平衡立体声音频 4dBu/50kΩ,2 RCA 接头 (712N)
视频最大信号电平： 2.8Vpp
音频最大信号电平： 7.6Vpp
视频带宽 (-3dB)： 85MHz
音频带宽(-3dB)： >100kHz
微分增益： 0.04%
微分相位： 0.25Deg
K-系数： 0.1%
视频信噪比： 75dB
音频信噪比： 77dB
音频串扰 (all hostile): -53dB @5MHz，视频到音频
视频耦合： DC
音频耦合：输入： AC; 线路输出： DC
音频 THD + 噪音： 0.026%, @1kHz
音频二次谐波： 0.001% @1kHz
电源： 12V DC, 50mA, 当 712N 由一独立的12V 电源供电；
135mA 当向712N供电时尺寸: 12cm x 7.15cm x 2.76cm
(4.7” x 2.8” x 1.08”) W, D, H.
重量: 0.3kg (0.67lbs) 大约. (每个)
附件: 电源，安装支架(每个)
备选件: RK-3T 19” 机箱适配件
