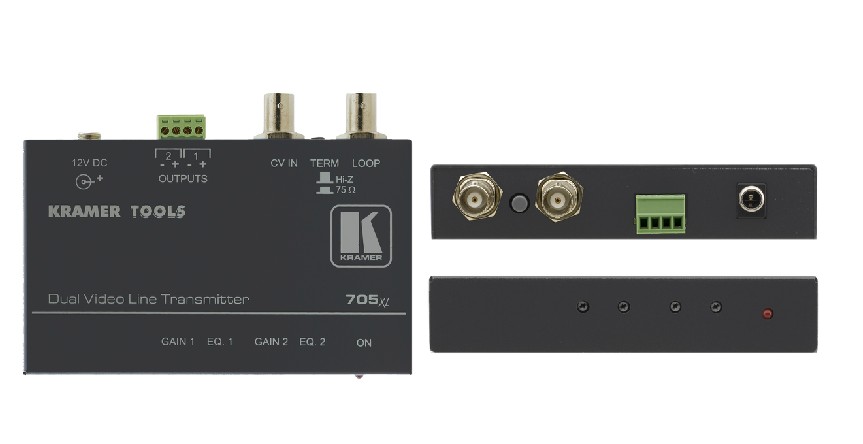

705xl/706xl

705xl 和 706xl 是用于复合视频信号的双绞线发送器和接收器。705xl 将复合
视频信号转换成 2 路双绞线信号，而 706xl 则是将双绞线信号转换回2 路复
合视频信号。

特点：

带宽 - 108MHz (-3dB)
双绞线输入/输出 - 接线端子
电平 (增益) 和均衡(峰值) 控制
环回输入
可选的输入信号端口
系统范围 - 达1000m (3200ft)
电缆 - UTP (无屏蔽双绞线) 或STP (屏蔽双绞线) 如 CAT 5。
紧凑的克莱默 TOOLS™ - 采用备选的 RK-3T 适配件，可将 3 台装置并排地安
装于一个 1U 机箱内。

技术参数：
输入: 1 复合视频 1Vpp/75Ω ， BNC 接头;
1 环回 1Vpp/75Ω ， BNC 接头 (705xl);
1 双绞线输入，接线端子;
1 环回，接线端子(706xl);
输出: 2 双绞线输出，接线端子(705xl);
2 复合视频 1Vpp/75Ω ， BNC 接头 (706xl)
带宽 (-3dB): 108MHz (-3dB)
微分增益 (双绞): 0.08%
微分相位 (双绞): 0.07Deg
K-系数 (双绞): 3.1%
信噪比(双绞): 57dB
增益(均衡): 0到3.5dB @5MHz
耦合: DC
电源: 12V DC, 200mA
尺寸: 12cm x 7.5cm x 2.5cm (4.7” x 2.95” x 0.98”) W, D, H
重量: 3kg (0.66lbs) 大约
附件: 电源,安装支架
备选件: RK-3T 19” 机箱适配件
