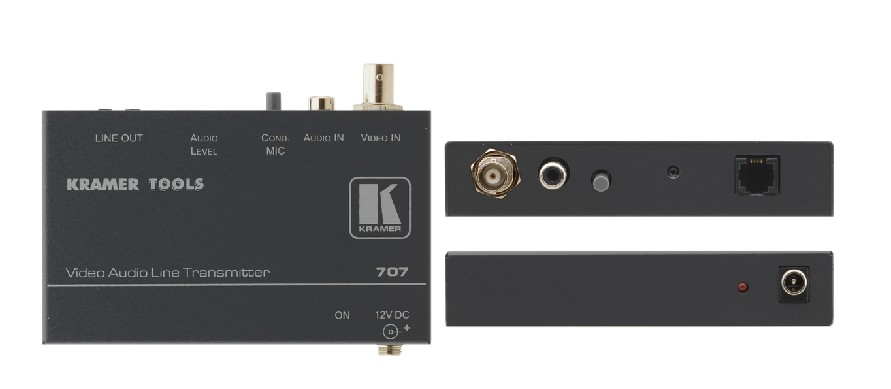

707/708

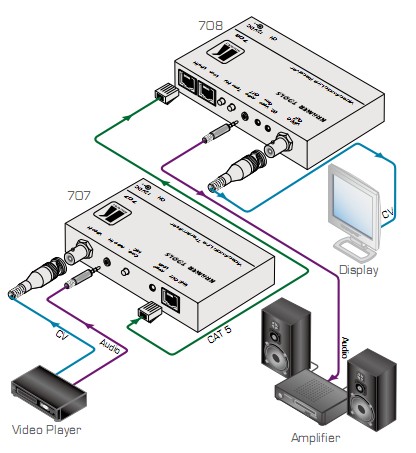

707 和 708 是用于复合视频和非平衡单声道音频信号的双绞线发送器和接收
器。707 发送器将复合视频和音频信号转换成双绞线信号，而 708 接收器将双
绞线信号转换回复合视频和音频信号。

特点
带宽 - 58MHz (-3dB)
双绞线接头 - RJ-11 (耳机)
电平 (增益) 和均衡 (峰值) 控制 (708）
环回输入 (708)
可选择的输入信号端口(708)
音频输入电平 (707) - 线路或电容麦克风 (可选)
极性倒转开关(708) - 使接入的极性倒转
系统范围 - 达1000米（3000ft）
电缆 - UTP (无屏蔽双绞线) 或 STP (屏蔽双绞线) 如 CAT 5。
紧凑的克莱默 TOOLS™ - 采用备选的 RK-3T 适配件，可将3台装置并排地安
装于一个 1U 机箱内。

技术参数
输入： 1 复合视频，1Vpp/75Ω，BNC 接头。1 音频，1mV-2V/33kΩ，
RCA 接头(707)；1 平衡，150Ω，6/4 标准电话插座；
1 环回平衡150Ω，6/4 标准电话插座，带端子开关和极性倒
转开关(708)
输出： 1 平衡，150Ω，6/4 标准电话插座(707)；
1 复合视频，1Vpp/75Ω，BNC接头；1 音视，线路电平达
4 .6Vp p/10 0Ω，RCA 接头(708)
带宽（双绞）：视频: 58MHz
音频: 30kHz @30m，无避雷器
微分增益（双绞）： 0 .41%
微分相位（双绞）： 0.3D eg
K-系数（@20m, 双绞）： 0 .1%
信嗓比（双绞）： 72dB
控制：视频增益: -1.8 到 +2.3dB，均衡高于 2.5MHz:0 到 16dB;
音频：0 到 52dB;电容器麦克风功率(707)；环回端口，信号
倒转 (708)
电源： 12V DC 40mA
尺寸： 12cm x 7.5cm x 2.5cm (4.7”x 2.95”x 0.98”) W,D,H.
重量： 0.28kg(0.62lbs)大约
附件：电源，安装支架
备选件： RK-3T 19”机箱适配件
