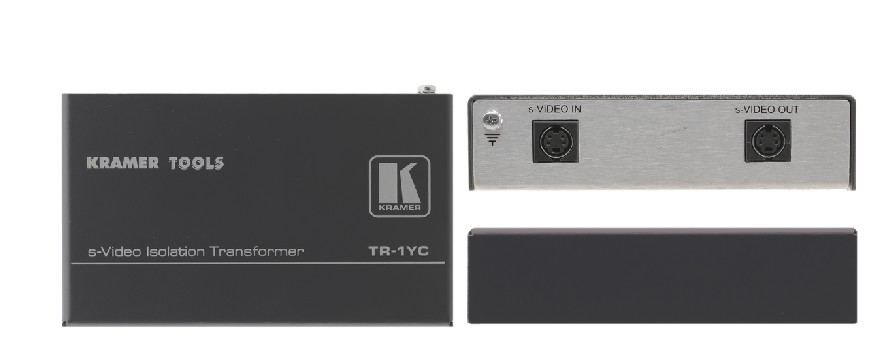

TR-1YC/TR-2YC

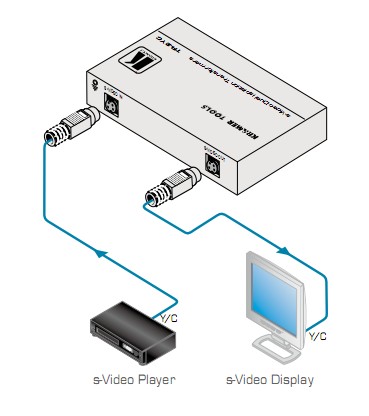

TR-1YC和TR-2YC 是用于S-视频（Y/S）信号的高性能隔离器。它在
设备间提供完全的隔离以消除交流声，接地环路和DC偏移等造成视
频质量下降的因素。

特点
带宽 - <10Hz到5.8Mhz (-3dB)；
耦合 - 亮度（Y）转换器，色度（C）电容器（TR-TYC）；亮度（Y）
与色度（C）转换器（TR-2YC）；
外接地端口；
视频接地选项 - DIP开关可选；
无源的 - 无须电源；
紧凑的克莱默TOOLS
TM - 采用备选的RK-3TR机箱适配件，可将3台装
置并排地安装于一个IU机箱内。

技术参数
输入： 1S-视频，4-pin接头；
输出： 1S-视频，4-pin接头；
介入损失： 0.8dB.
带宽（-3dB）： 10KZ到5.8MHz.
微分增益： 0.12%.
微分相位： 0.13Deg.
K-系数： 0.8%~0.9%.
信噪比： 77.7dB.
控制： DIP开关用于接地控制；
视频翻转： 0.1%@脉冲和条；
视频非线性： 0.1%
耦合： AC
尺寸： 12.1cm×7.2cm×3cm (4.77＂×2.85＂×1.2＂) W.D.H.
重量：约0.34kg (0.75 lbs)
附件：安装支架
备选件： RK-3TR 19＂机箱适配件
