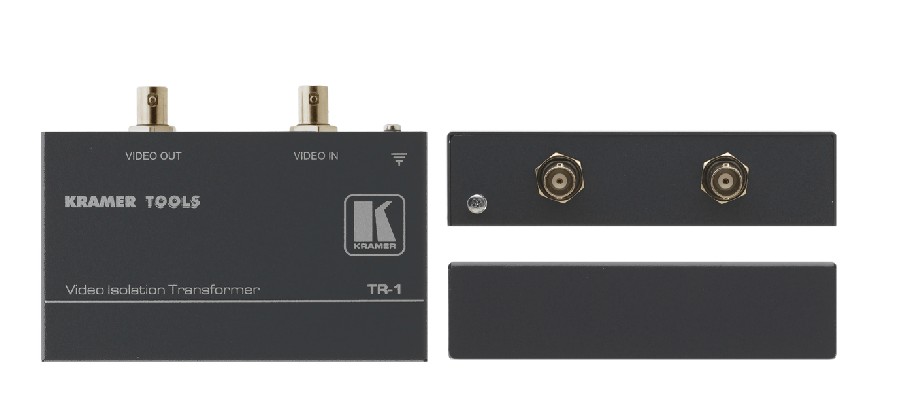

TR-1

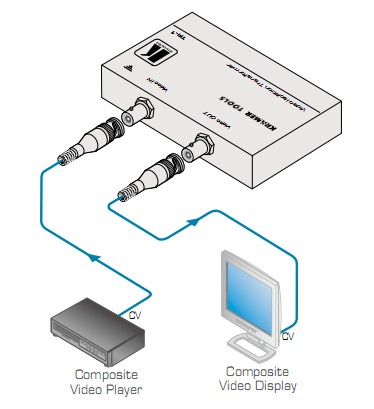

TR-1 是一款用于复合视频信号的高性能视频隔离器。它在设备间提
供完全的隔离以消除交流声，接地环路和DC偏移等造成视频质量下
降的因素。

特点
带宽 - 5.8MHz （-3dB）；
无源的（无需电源）；
紧凑的克莱默TOOLS
TM - 采用被转的RK-3TR机箱适配件，3台装置可
并排地安装于一个IU机箱内。

技术参数
输入： 1复合视频，1Vpp/75Ω，BNC接头；
输出： 1复合视频，1Vpp/75Ω，BNC接头；
介入损失： 0.8dB.
最大输出电平： 4 Vpp/75Ω.
带宽（-3dB）： 5.8MHz.
微分增益： 0.05%.
微分相位： 0.05Deg.
K-系数： 1.2%.
信噪比： 73.4dB.
翻转： 0.1%.
耦合：变压器
电源：无源的
尺寸： 120mm×73mm×30mm (4.7＂×2.88＂×1.2＂) W.D.H.
重量：约0.34kg (0.75lbs)
附件：安装支架
备选件： RK-3TR 19＂机箱适配件
