TR-3

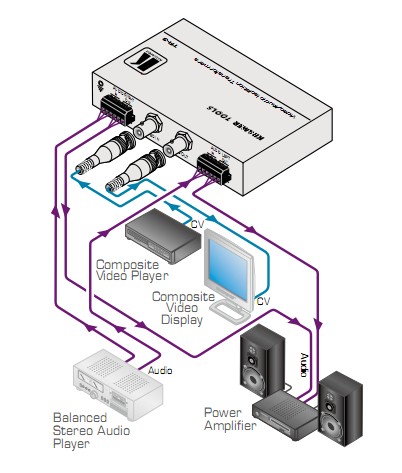

TR-3 是一款用于复合视频和平衡立体声信号的高性能音频隔离转换
器。它在设备间提供完全的隔离，以消除交流声，接地环路和DC偏
移对音频和视频质量下降的影响。

特点
视频带宽 - <10kHz到5.8MHz (-3dB)；
视频信噪比 - 83dB到+4dBu @1kHz；
音频和视频输入和输出外部接地端口；
音频和视频接地选项 - DIP-开关可选；
无源的 - 无须电源
紧凑的克莱默TOOLS
TM - 采用备选的RK-3TR机箱适配件，可将3台装
置并排地安装于一个IU机箱内。

技术参数
输入： 1复合视频，1Vpp/75Ω，BNC接头；
2平衡立体声音频+4dBu/600Ω，可分离的接线端子；
输出： 1复合视频，1Vpp/75Ω，BNC接头；
2平衡立体声音频+4dBu/600Ω，可分离的接线端子；
介入损失： 0.8dB（视频）
最大输出电平：视频：4 Vpp/75Ω；音频：+26 dBu.
带宽（-3dB）：视频10KZ到5.8MHz -3dB；音频：20HZ到20KHZ
微分增益： 0.05%.
微分相位： 0.05Deg.
K-系数： <1.2%.
信噪比：视频：73dB；音频：-83dBu@+4dBu/1000HZ
控制： DIP开关连接到底板上；
视频翻转： 0.1%@脉冲和条；
视频非线性： 0.1%
耦合：视频：变压器；音频：变压器.
音频THD+噪音： 0.025%@+4dBu/1000HZ
尺寸： 12.1cm×7.2cm×3cm (4.77＂×2.85＂×1.2＂) W.D.H.
重量：约0.34kg (0.75 lbs)
附件：安装支架
备选件： RK-3TR 19＂机箱适配件
