7408

特　点
带宽    ● - 5.7 MHz(-3dB)
多标准    ● - PAL(B/D/G/H/I/N)与NISC(3.58/4.43)
NTSC解码选项    ● - 带或不带7.5IRE设定（消隐）
Proc AMP控制    ● - 亮度，反衬色（饱和度），锐度和色调（仅对NTSC）,
通过RS-232接口控制。
非易失存储器   ●
控制    ● - 前面板，RS-232(带基于Windows®
-based软件)
解析度    ● - 10比特。
环回输入    ● - 时钟再生和均衡。
紧凑型DIGITOOLS   ● ® -
采用备选的RK-3T机箱适配件，可将3台装置并
排地安装于一个1U机箱内。

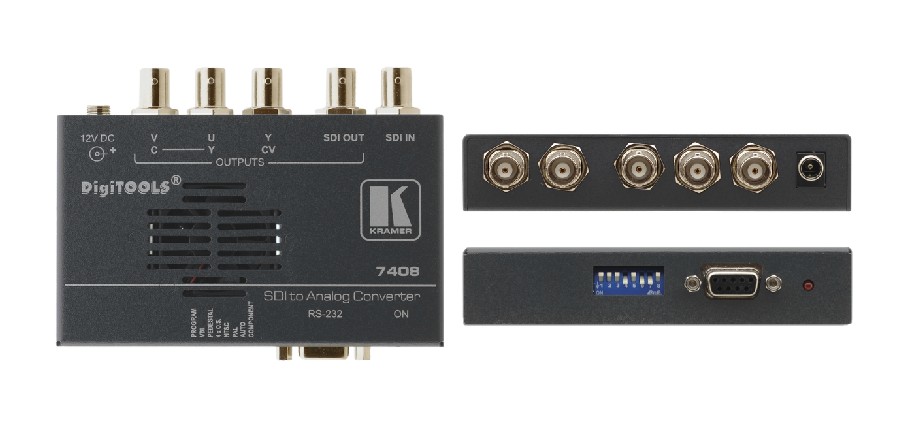

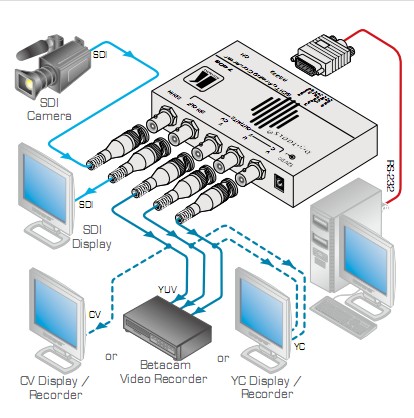

7408是一款用于SDI（SMPTE 259M）信号的格式转换器。它可将
SDI视频信号转换成复合视频和S-视频（Y/C）或转换成分量视频
（YUV）。

技术参数：
输入： 1 SDI: SMPTE-259M, ITU-R BT.601,BNC接头
输出： 1时钟再生SDI: SMPTE-259M, ITU-R BT.601 ,BNC接头;
1 复合视频: 1Vpp/75Ω,BNC接头;
1 s-视频: 1Vpp, 0.3Vpp/75Ω ， BNC 接头;
1 分量视频 (Y, U和V)，3BNC接头.
带宽（-3dB）： 5.7MHz.
微分增益： <1%.
微分相位： <1Deg.
K-系数： 0.5%.
信噪比： >70dB (平场).
数字解析： 10比特.
亮度非线性： 0.9%.
色度/亮度延迟： <15毫微秒.
电源： 12V DC, 320mA.
尺寸： 12cm x 7.5cm x 2.5cm (4.7” x 2.95” x 0.98”) W, D, H.
重量：约0.3kg (0.66lbs).
附件：电源，适配器
备选件： RK-3T 19”机箱适配器.
