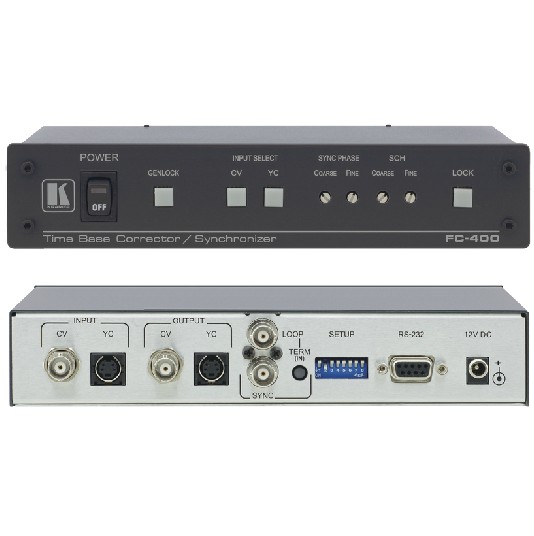

FC-400

FC-400是用于复合和S-视频（Y/C）信号的时基校正器
和同步器。它可以校正时间误差并可同时输出复合视频
和S-视频信号。
特　点
带宽   ● - 5MHZ(-0,.5dB)
标准    ● - NISC(3.58)或PAL-B（DIP切换可选），无标准转换。
同步    ● - 外部同步锁相参数或内部黑脉冲
时基控制    ● - SCH相位与同步相位
灵活的控制选项    ● - 前面板和RS-232
环回模拟同步输入   ●
可选择的同步信号端口   ●
内置的彩条发生器和多脉冲发生器   ●
台式尺寸    ● - 紧凑的尺寸，采用备选的RK-1机箱适配件，
可将2台装置并排地安装于一个1U机箱内。

技术参数：

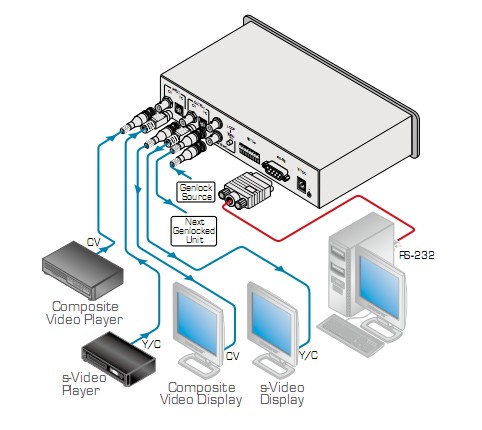

输入： 1复合视频: 1Vpp/75Ω， BNC接头; 1 YC:
1Vpp/75Ω (Y), 0.3Vpp/75Ω (C)，4-pin 接头;
1 SYNC (同步锁相): 环回75Ω/Hi-Z，BNC
接头.
输出： 1 复合视频: 1Vpp/75Ω ， BNC 接头; 1 YC: 1
Vpp/75Ω (Y), 0.3Vpp/75Ω (C) ， 4-pin 接头.
视频标准： PAL B和NTSC 3.58.
数字解析： 10 比特.
带宽： 5MHz (-0.5dB).
微分增益： 1%.
微分相位： 1Deg.
K-系数： 1%.
信噪比： 63dB.
亮度非线性： 1%.
色度/亮度延迟： 1毫微秒.
控制：前面板和 RS-232; SCH相位, SYNC 相位, 面板
锁定.
电源： 12V DC, 270mA.
尺寸： 22cm x 18cm x 4.5cm (8.6” x 7” x 1.8”) W,
D, H.
重量：约1.2kg (2.65lbs) .
附件：电源，适配器
备选件： RK-1 19”机箱适配件
