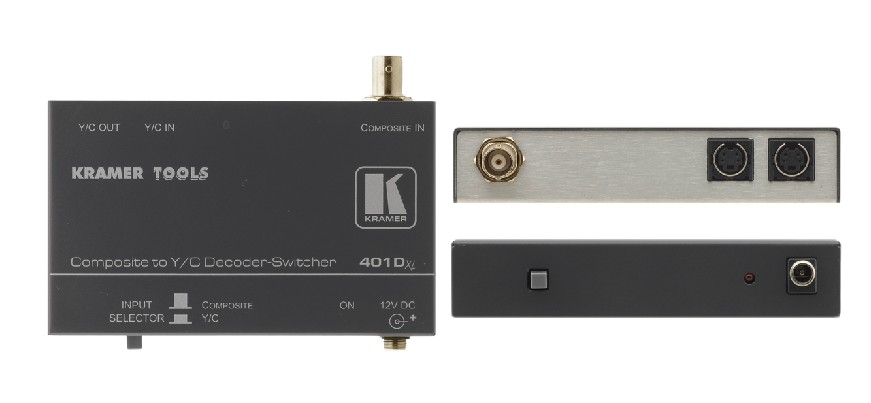

401Dxl

特　点
带宽    ● - 3.7MHz(-3dB),复合到S-视频；880MHz (-3dB)，S-视频到S-视频
输入    ● - 复合或S-视频（可选择）
紧凑的克莱默TOOLS   ● TM设计 - 采用备选件RK-3T，可将3台装置并排地
安装于一个1U机箱内。

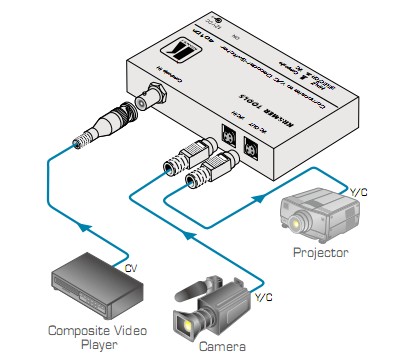

401Dxl是一款用于复合视频和S-视频信号的高性能格式转换器和切换
器。它将一路复合或一路S-视频(Y/C)输入切换到一路单独的S-视频
（Y/C）输出上。

技术参数：
输入： 1 复合视频, 1Vpp/75Ω, BNC接头; 1 s-视频,
1Vpp/75Ω (Y), 0.3Vpp/75Ω (C),4-pin接头.
输出： 1 s-视频, 1Vpp/75Ω (Y), 0.3Vpp/75Ω (C) ,4-pin
接头.
最大输入： 1.4 Vpp/75Ω, 复合; >4Vpp/75Ω (YC).
视频带宽（-3dB）： 3.7MHz (CV进-YC出); 880MHz (YC进-YC 出).
微分增益： 0.9%.
微分相位： 0.5Deg.
K-系数： 2.1% (YC到CV).
亮度信噪比： 69dB.
窜扰： -56dB @5MHz.
控制：输入选择开关
非线性： 0.5%.
耦合： AC (CV 到 YC); DC (YC 到 YC).
电源： 12V DC, 90mA.
尺寸： 12cm x 7.5cm x 2.5cm (4.7” x 2.95” x 0.98” ) W, D, H.
重量：约0.3kg (0.56lbs).
附件：电源
备选件 RK-3T 19”机箱适配器.
