VP-1608

特点
高带宽   ●   - 400MHz (-3dB)满负载；
HDTV 兼容；   ●
控制   ●   - 前面板，RS-232(带有K-Ronter
TM
Windows
R
-based克
莱默软件)，RS-485，以太网，IR远程（包括）；
前面板控制锁定；   ●
Take 按钮   ●   - 瞬间执行多项切换；
多存储单元   ●   - 储存多项预设的切换设置，以便需用时调用
和执行；
延迟切换   ●   - 先于视频信号的切换同步，可提供无同步锁相
信号源近乎无干扰的切换；
音频断路切换；   ●
标准19＂机箱安装尺寸   ●   - 3U。

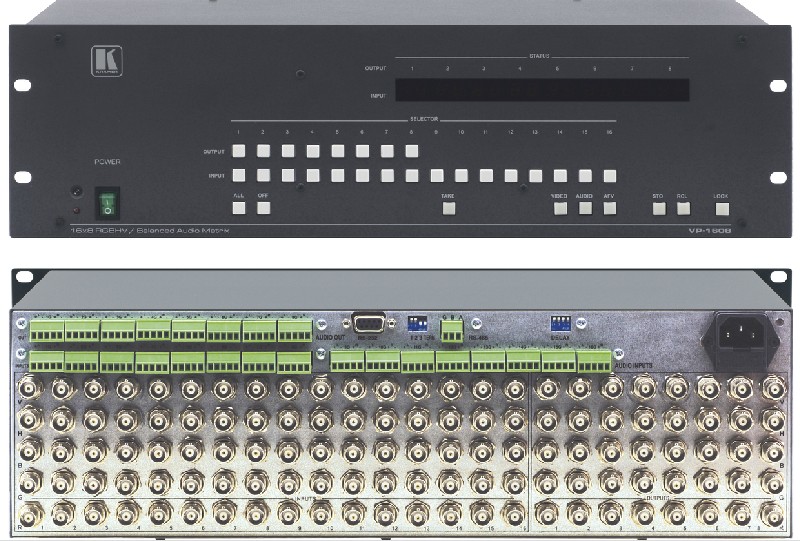

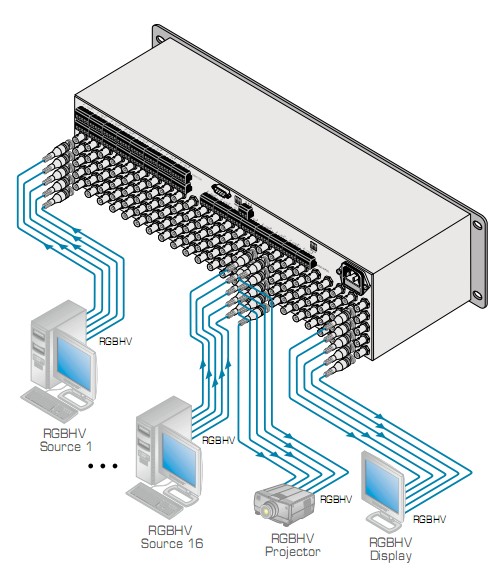

VP-1608 是一款用于RGBHV和平衡立体声音频信号的高性能矩阵切换
器。它可路由任一或全部输入到任一或全部的输出上。

技术参数
输入： 16×3 视频(RGB)0.7Vpp/75Ω，BNC接头.
16×2H&V，TTL电平，BNC接头；
16路平衡立体声音频，可分离接线端子;
输出： 8×3 视频(RGB)0.7Vpp/75Ω，BNC接头.
8×2 H&V，TTL电平/75Ω，BNC接头；
8路平衡立体声音频，可分离接线端子;
视频带宽(-3dB): 400MHz.
视频信噪比： 71.7dB.
音频信噪比： 74.5dB 无负载 (1Vpp).
视频串扰： -62.5dB @5MHz.
控制：前面板按钮和IR，RS-232和RS-485或还可控
制输入和输出音频电平
音频控制：静噪, -46dB到+10dB增益范围，通过 RS-232,
RS-485, IR.
音频 THD: 0.028% (1kHz).
电源： 230V AC, 50/60Hz (115V AC, USA), 28VA.
尺寸： 19＂× 7＂×3U W.D.H.机箱安装.
重量：约5.5kg, (12.2 lbs) .
附件：电源线，Windows
R
-based克莱默控制软件，适
配器.
