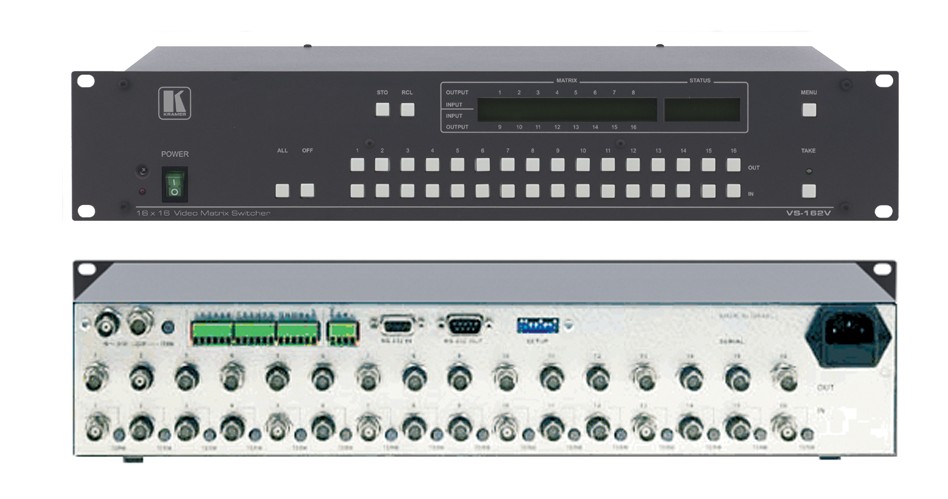

VS-162V

特点
带宽   ●   - 90MHz (-3dB)满负载；
多模式   ●   - 可配置成一个16×16复合视频，一个8×8 S-视频
（Y/C），或5×5分量视频（YUV），或4×4 RGBS切换
器；
环回输入和同步；   ●
可选的输入和同步信号端口；   ●
控制   ●   - 前面板，（带有K-Ronter
TM
Windows
R
-based克莱默
软件）及RS-485，以太网，IR远程（包括）及远程IR收发
器（备选的）；
Take 按钮   ●   - 瞬间执行多项切换；
多存储单元   ●   - 存储多项预设的切换设置，以便需用时调
用和执行；
标准19＂机箱安装尺寸   ●   - 2U。

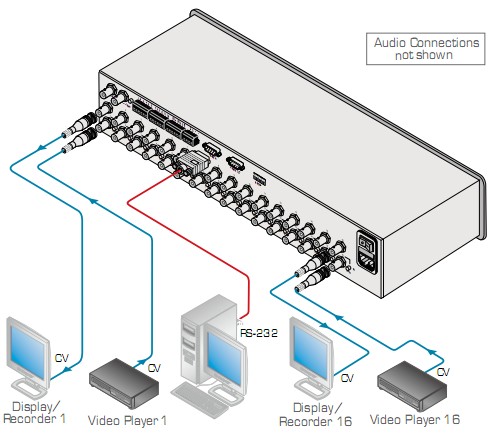

VS-162V 是一款用于复合视频信号的高性能矩阵切换器。它可配置成
一个8×8 S-视频（Y/C）切换器，5×5分量（YUV）切换器或一个4×4
RGBS切换器。

技术参数
输入： 16路复合视频，或8路S-视频(Y/C), 或4
RGBS, 或5 YUV, 1Vpp/75Ω,
BNC 接头.
输出： 16路复合视频，或8路S-视频(Y/C), 或4
RGBS, 或5 YUV, 1Vpp/75Ω,
BNC 接头.
非线性： <0.01%.
视频带宽(-3dB): 90MHz.
微分增益： 0.01%.
微分相位： 0.01Deg.
K-系数： <0.05%.
视频信噪比： 70.2dB.
视频串扰： <-52dB @5MHz.
控制： 38 前面板按钮，RS-232，RS-485，
IR远程，RS-232扩展级联输出接口；
切换：场间间隔切换。
电源： 230V AC, 50/60Hz,
(115V AC, USA) 10VA.
尺寸： 19＂×7＂×2U W.D.H机箱安装.
重量：约3.5kg (7.8 lbs) .
附件：电源线，Windows
R
-based克莱默控制软件。
