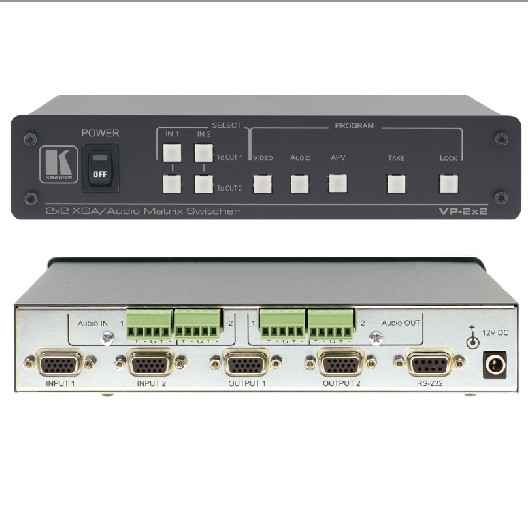

VP-2x2

特点
高带宽   ●   - 400MHz (-3dB) 满负载；
HDTV 兼容；   ●
控制   ●   - 前面板和RS-232（带有K-Ronter
TM
Windows
R
-based
克莱默软件）；
前面板控制锁定；   ●
Take 按钮   ●   - 瞬间执行多项切换；
音频断路切换；   ●
桌面型尺寸   ●   - 紧凑的尺寸。采用备选的RK-1适配件，可将
2台装置并排安装在一个1U机箱内。

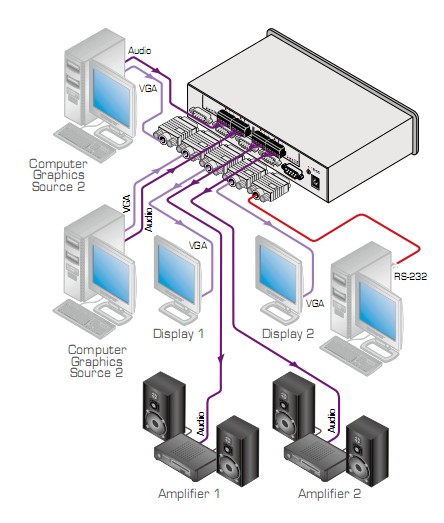

VP-2×2 是分辨率达到和超过UXGA的计算机图像视频信号和平衡立
体声音频信号的高性能矩阵切换器。它可同时路由任一或2路输入到
任一或2路输出上。

技术参数
输入： 2路VGA/UXGA，15-pin HD(F)接头；
2路平衡立体声音频，可分离接线端子.
输出： 2路VGA/UXGA，15-pin HD(F)接头；
2路平衡立体声音频，可分离接线端子.
最大输出电平：视频: 1.7Vpp; 音频: 7.2Vpp.
带宽(-3dB)：视频: 400MHz; 音频: 100kHz.
微分增益： 0.05%.
微分相位： 0.05Deg.
K-系数： 0.05%.
信噪比：视频: 78.3dB; 音频: 95dB, 无负载；
串扰：视频: -43dB; 音频: 77dB @1kHz.
控制：前面板按钮，RS-232.
耦合： DC.
音频THD+噪音： 0.049%.
音频二次谐波： 0.003%.
电源： 12V DC, 150mA.
尺寸： 22cm×18cm×4.5cm
(8.7＂×7＂×1.7”) W.D.H.
重量：约1.1kg (2.4 lbs) .
附件：电源.
备选件： RK-1 19＂机箱支架.
