VS-88HCB

特点
高带宽   ●   - 300MHz (-3dB) 满负载；
HDTV 兼容；   ●
控制   ●   - 前面板，RS-232（带有K-Ronter
TM
Windows
R
-based
克莱默软件）及RS-485，以太网，IR远程（包括）及远程
IR收发器（备选的）；
分开的复合视频和分量视频输入；   ●
Take 按钮   ● - 瞬间执行多项切换；
多存储单元   ● - 储存多项预设的切换，以备需用时调用和执
行；
模拟立体声音频断路切换；   ●
标准19＂机箱安装尺寸   ● - 3U，包括机箱支架。

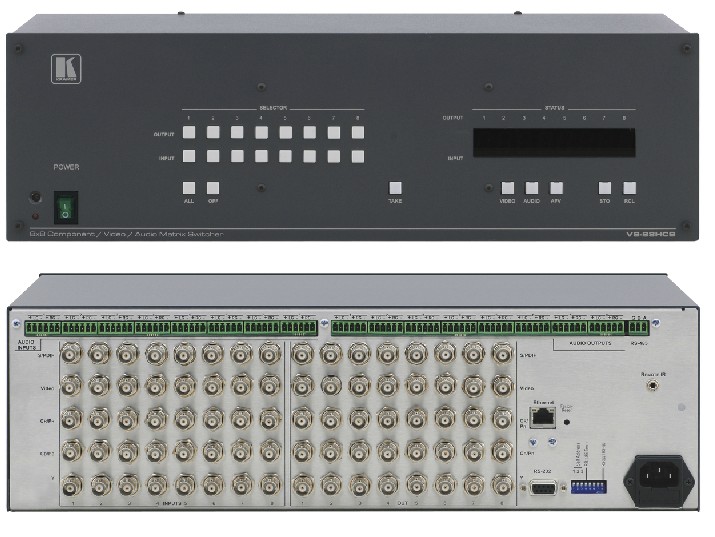

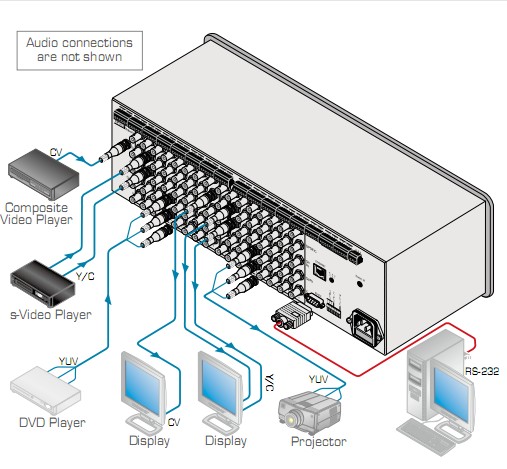

VS-88HCB 是一款用于复合视频，S-视频（Y/C），分
量视频（Y，Pb和Dr），平衡立体声音频和S-PDIF数字
音频信号的高性能通用矩阵切换器。它可同时路由任一
或全部输入到任一全部的输出上。

技术参数
输入： 5×8路复合视频1Vpp/75Ω和S/PDIF 数字音频或
S-视频 1Vpp/75Ω (Y), 0.3Vpp/75Ω (C);
分量视频1Vpp/0.7Vpp/75Ω，BNC接头；
8路平衡立体声音频，+4dBm/33kΩ，可分离接
线端子；
输出： 5×8路复合视频1Vpp/75Ω和S/PDIF 数字音频或
S-视频 1Vpp/75Ω (Y), 0.3Vpp/75Ω (C);
分量视频1Vpp/0.7Vpp/75Ω，BNC接头；
8路平衡立体声音频，+4dBm/150Ω，可分离接
线端子；
最大输出电平：视频: 2.8Vpp; 音频: 24Vpp.
带宽 (-3dB): 视频: 300MHz, 满负载;;
音频: 100kHz.
信噪比：视频: 74dB; 音频: 84dB无负载(1Vpp).
串扰(all hostile)：视频: <-50dB @5MHz.
控制：手动的，RS-232，RS-485及以太网。
音频THD： 0.025% (1V, 1kHz).
电源： 100 - 240V AC, 50/60Hz, 23VA.
尺寸： 19＂×7＂×3U，机箱安装.
重量：约5.5kg (12.2 lbs) .
附件：电源线，Windows
R
-based以太配置管理器，和
虚拟串接端口管理器，Windows
R
based克莱默控
制软件，适配器，机箱支架。
备选件：外部远程IR收发器电缆.
