VS-88V

特点
带宽   ●   - 200MHz (-3dB) 满负载；
控制   ●   - 前面板，RS-232（带有K-Ronter
TM
Windows
R
-based
克莱默软件）及RS-485；
Take 按钮   ●   - 瞬间执行多项切换；
多存储单元   ●   - 储存多项预设的切换设置，以便需用时调
用和执行；
场间切换   ●   - 与外部同步信号或接受的视频信号同步；
环回同步输入；   ●
可选的同步信号端口；   ●
全球通用电源   ●   - 100-240V AC.
标准19＂机箱安装尺寸   ●   - 1U。

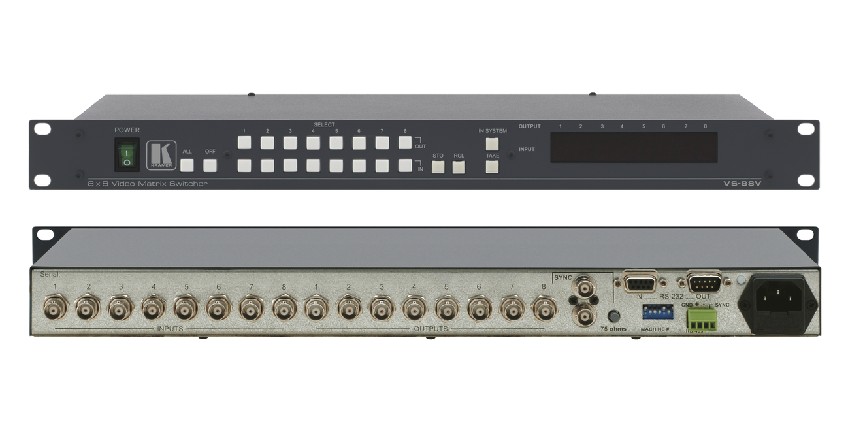

VS-88V 是一款用于复合视频信号的高性能矩阵切换器。场间切换提供
对经过同步锁相的信号源的无缝切换。

技术参数
输入： 8路复合视频，1Vpp/75Ω，BNC
接头；
环回模拟同步输入，1Vpp/75Ω BNC
接头；
输出： 8路复合视频，1Vpp/75Ω，BNC
接头；
视频带宽(-3dB): 200MHz.
微分增益： 0.05%.
微分相位： 0.03Deg.
K-系数： <0.05%.
视频信噪比： 74dB.
-50dB @5MHz.
切换：场间间隔期，从模拟同步；
控制： 22个前面板按钮，RS-232和 RS-485
控制界面；
显示：当前切换器状态显示在8个7-单元的
LED灯上。
电源： 230V AC, 50/60Hz (115V AC, USA),
10VA 最大.
尺寸： 19＂×7＂×1U W.D.H.机箱安装.
重量：约3.5kg (7.8 lbs) .
附件：电源线，Windows
R
-based克莱默控
制软件，适配器。
