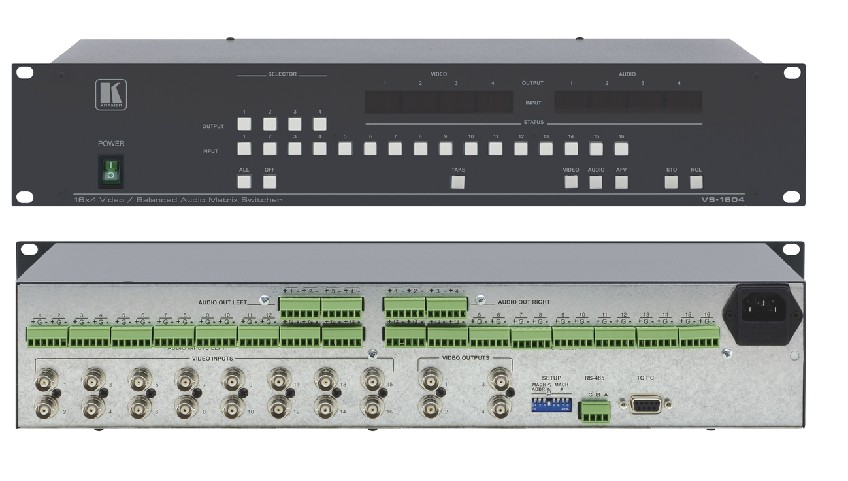

VS-1604

特点
带宽   ●   - 208MHz (-3dB) 满负载；
控制   ●   - 前面板，RS-232（带有K-Ronter
TM
Windows
R
-based
克莱默软件）；与 RS-485。
Take 按钮   ● - 瞬间执行多项切换；
多存储单元   ● - 储存多项预设的切换设置，以便在需用时调
用和执行；
音频断路切换；   ●
场间间隔期切换；   ●
标准19＂机箱安装尺寸   ● - 2U。

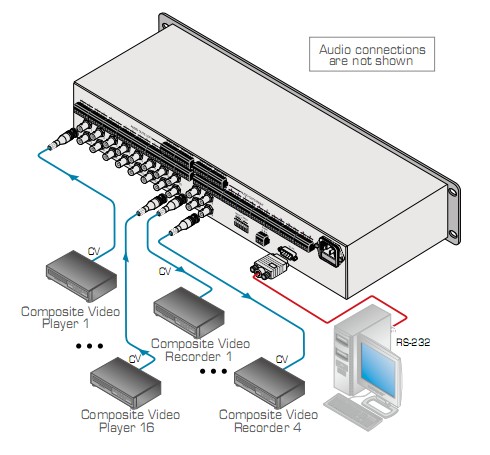

VS-1604 是一款用于复合视频和平衡立体声音频信号的高性能矩阵切
换器。场间切换提供对经过同步锁相的信号源的无缝切换。

技术参数
输入： 16路复合视频，1Vpp/75Ω，BNC接头；
16路平衡立体声音频，+4dBu/47kΩ，可分
离的接线端子；
输出： 4路复合视频，1Vpp/75Ω，BNC接头；
4路平衡立体声音频，+4dBu/50Ω，
（20Vpp 最大）可分离接线端子；
视频带宽(-3dB)： 208MHz.
音频带宽(-3dB)： 100kHz.
微分增益： 0.04%.
微分相位： 0.04Deg.
K-系数： <0.05%.
视频信噪比： 73dB.
音频信噪比： 82dB 无负载(1Vpp).
视频串扰： -60dB @5MHz.
非线性： 0.05%.
控制：手动的，RS-232和RS-485.
音频 THD： 0.021% (1V, 1kHz).
二次谐波： 0.004%.
切换：场间间隔期；
电源： 230V AC，50/60Hz,
(115V AC, USA) 10VA.
尺寸： 19＂×7＂×2U W.D.H机箱安装.
重量：约3.4kg (7.5 lbs).
附件：电源线，Windows
R
-based克莱默控制软
件，适配器。
