VS-808YC

特点
带宽 (Y)    ● - 70MHz (-3dB) 满负载；
控制   ●   - 前面板，RS-232（带有K-Ronter
TM
Windows
R
-based
软件），RS-485，IR远程（包括有）；
前面板控制锁定；   ●
Take 按钮   ●   - 瞬间执行多项切换；
多存储单元   ●   - 储存多项预设的切换，以便在需用时调用
和执行；
音频断路切换；   ●
场间间隔期切换；   ●
标准19＂机箱安装尺寸   ●   - 2U。

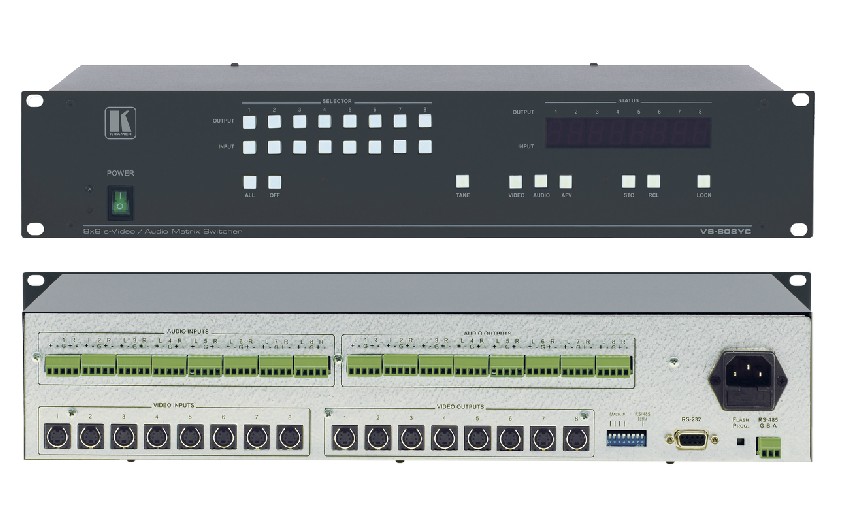

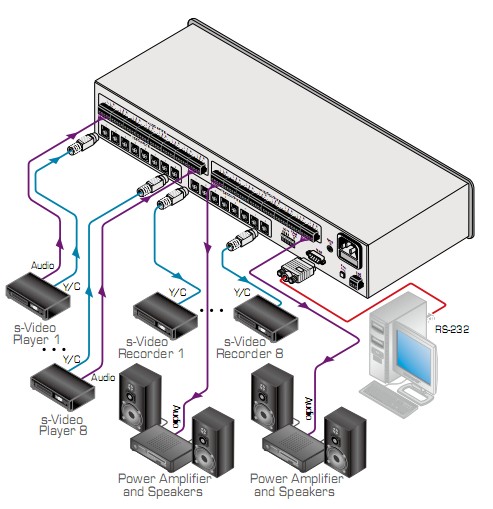

VS-808YC 是一款用于S-视频（Y/C）和平衡立体声音频信号的高性能
矩阵切换器。场间切换提供对经过同步锁相的信号源的无缝切换。

技术参数
输入： 8路S-视频，1Vpp/75Ω (Y),
0.3Vpp/75Ω (C)，4-pin接头；
8路平衡立体声音频，+4dBu/50kΩ，可
分离的接线端子；
输出： 8路S-视频，1Vpp/75Ω (Y),
0.3Vpp/75Ω (C)，4-pin接头；
8路平衡立体声音频，+4dBu/50Ω，可分
离的接线端子；
最大输出电平：视频：2.6Vpp；音频：26dBu.
带宽 (-3dB)：视频：70MHz，满负载；
音频：>40kHz.
微分增益： 0.05%.
微分相位： 0.03Deg.
K-系数： <0.05%.
信噪比：视频：80dB; 音频：82dB.
串扰(all hostile)：视频：-61dB;音频：-91dB@1kHz.
控制：前面板按钮，红外远程控制发送
器，RS-232，RS-485.
耦合：视频：Y：DC；C：AC;
音频：输入：AC，输出：DC.
音频THD+噪音： 0.029%.
音频二次谐波： 0.021%.
电源： 100-240V AC, 50/60Hz, 21VA.
尺寸： 19＂×7＂×2U W.D.H.机箱安装
重量：约2.7kg (6 lbs) .
附件：电源线，Windows
R
-based克莱默控制软
件，红外远程控制发送器。
备选件：外部远程IR收发器电缆。
