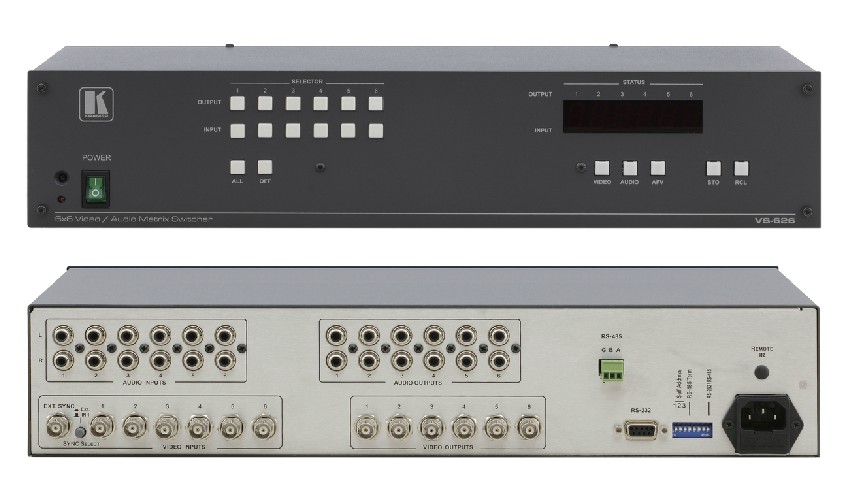

VS-626/VS-828

VS-626和VS-828 是用于复合视频和非平衡立体声音频
信号的矩阵切换器。场间切换提供对经过同步锁相的信
号源的无缝切换。
特点
带宽   ●   - 100MHz (-3dB) 满负载；
控制   ●   - 前面板，RS-232（带有K-Ronter
TM
Windows
R
-based软
件），RS-485，IR远程（包括）；
多存储单元   ●   - 存储多个预设切换，以便需要时调用和执
行；
音频断路切换；   ●
场间切换；   ●
同步切换   ●   - 对外部同步信号或接受的视频信号同步；
可选的同步信号端口；   ●
标准19＂机箱安装尺寸   ●   - 2U。

技术参数
输入： 6/8路复合视频1Vpp/75Ω，BNC接头；
1路同步/视频锁相，带同步选择开关；
6/8路非平衡立体声音频达+4dBu/
62kΩ，RCA接头；
输出： 6/8路复合视频1Vpp/75Ω，BNC接头；
6/8路非平衡立体声音频达+4dBu/
50Ω，RCA接头；
最大视频输出电平： 2Vpp.
最大音频输出电平： +/-20Vpp.
视频带宽 (-3dB): 100MHz.
音频带宽 (-3dB): 100kHz.
微分增益： 0.05%.
微分相位： 0.03Deg.
K-系数： <0.05%
视频信噪比： 74dB.
音频信噪比： 88dB 无负载 (1Vpp).
视频串扰： -50dB @5MHz.
音频串扰： -71.4dB @1kHz.
控制：手动的，RS-232, RS-485, IR远程；
视频耦合(all hostile)： DC.
音频耦合(all hostile)： AC.
音频THD+噪音： 0.016% (1V, 1kHz).
音频二次谐波： 0.012%.
电源： 230V AC, 50/60Hz
(115V AC, USA), 17VA.
尺寸： 19＂×7＂×2U W.D.H.机箱安装.
重量：约3.4kg (7.5 lbs) .
附件：电源线，适配器，Windows
R
-based克莱默
控制软件，IR远程控制。
备选件：外部远程控制IR收发器电缆。
