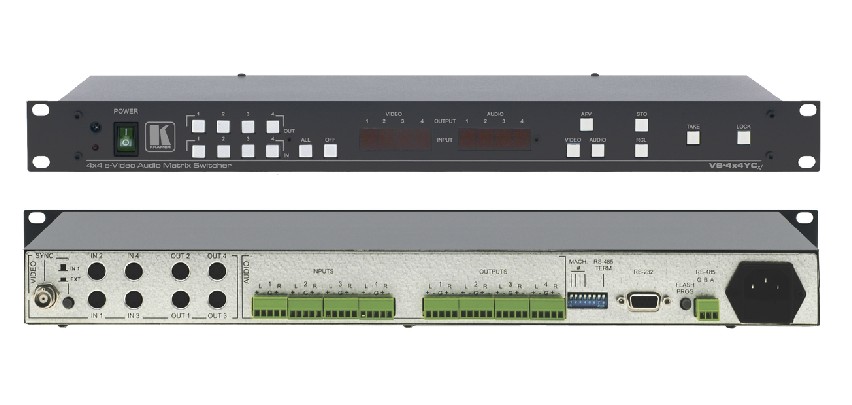

VS-4x4YCxl

特点
带宽 (Y)   ●   - 75MHz (-3dB) 满负载；
控制   ●   - 前面板，RS-232（带有K-Ronter
TM
Windows
R
软件）
，RS-485，IR远程；
前面板控制锁定；   ●
Take 按钮   ●   - 多切换在瞬间执行；
多个存储单元   ●   - 存储多个预设的切换设置，以备需用时
调用和执行；
音频增益电平控制   ●   - 经由RS-232输入和输出；
音频断路切换；   ●
场间切换；   ●
同步切换   ●   - 与外部同步信号或接受的视频信号同步；
可选的同步信号端口；   ●
全球通用电源   ●   - 100-240V AC；
标准19＂机箱安装尺寸   ●   - 1U。

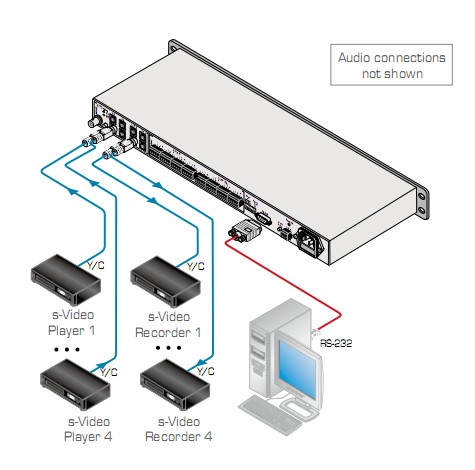

VS-4x4YC×l 是一款用于S-视频（Y/C）和平衡立体声音频信号的高性
能矩阵切换器。场间切换提供对经过同步锁相的信号源的无缝切换。

技术参数
输入： 4路S-视频，1Vpp/75Ω (Y),
0.3Vpp/75Ω (C)，4-pin 接头；
4路平衡立体声音频，+4dBu/25kΩ，可分
离接线端子；
输出： 4路S-视频，1Vpp/75Ω (Y),
0.3Vpp/75Ω (C)，4-pin 接头；
4路平衡立体声音频，+4dBu/47Ω，可分
离接线端子；
最大输出电平：视频: 2.5Vpp; 音频: +19dBu.
带宽 (-3dB): 视频: 75MHz, 满负载; 音频: 28kHz.
微分增益： <0.02%.
微分相位： <0.02Deg.
K-系数： <0.05%.
信噪比：视频: 82dB; 音频: 74dB.
串扰(all hostile)：视频: -61dB @5MHz;
音频: -70dB @20kHz.
控制：音频增益电平由K-Router软件控制，
-91dBu到+26Bu，前面板按钮，
RS-232，RS-485，IR.
耦合：视频: DC; 音频: DC-输入，
AC-输出.
音频 THD+噪音： 0.081%.
音频二次谐波： 0.044%.
电源： 100-240V AC, 50/60Hz, 14VA.
尺寸： 19＂×7＂×1U W.D.H.机箱安装.
重量：约2.7kg (6 lbs) .
附件：电源线，适配器，Windows
R
-based克莱默
控制软件，红外远程控制发送器。
