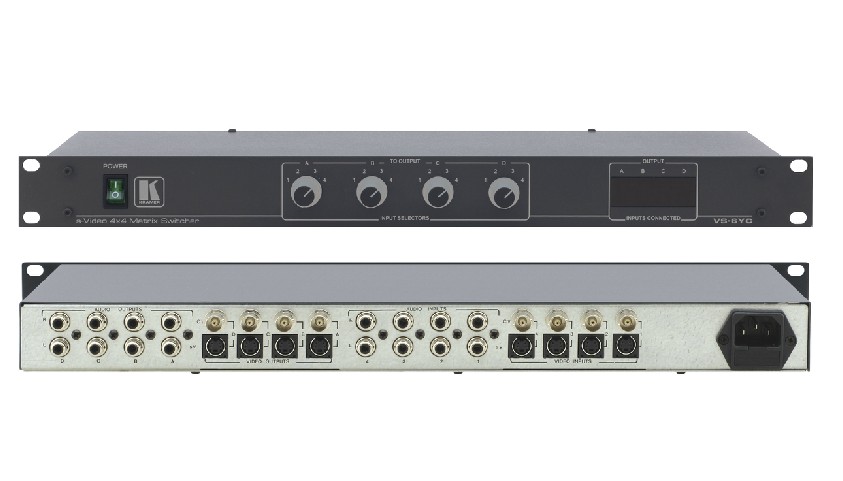

VS-6YC

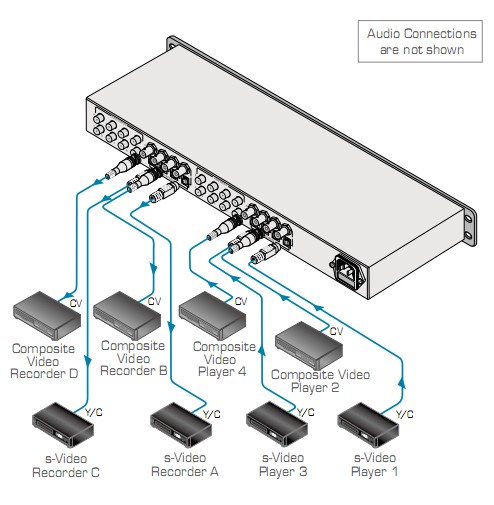

VS-6YC 是一款复合视频或S-视频(Y/C)和非平衡立体
声音频信号的高性能矩阵切换器。它可同时将4路输入中
的一 路或全部切换到任何一路或路输出上。
特点
带宽 (Y)   ●   -  37MHz (-3dB) 满负载;
控制   ●   -  4 个旋钮;
无CV或S -    ● 视频格式转换;
标准19"机箱安装尺寸   ●   -  1U。
技术参数
输入: 4路复合视频,1Vpp/75Ω,BNC接头;
4路S-视频 1Vpp/75Ω(Y),
0.3Vpp/75Ω(C),4-pin接头;
4路非平衡立体声音频1Vpp/50kΩ,
RCA接头;
输出: 4路复合视频,1Vpp/75Ω,BNC接头;
4路S-视频 1Vpp/75Ω(Y),
0.3Vpp/75Ω(C),4-pin接头; 4路非平衡立
体声音频1Vpp/100Ω, RCA接头;
最大视频输出: 2Vpp/75Ω.
视频带宽(-3dB): 37MHz.
视频带宽(-3dB): 22kHz.
微分相位: 0.53Deg.
视频信噪比: 72dB.
音频信噪比 78dB.
视频串扰: -65dB (SYNC), -42dB (C).
控制: 4 旋转控制钮.
音频THD: 0.1%.
电源: 230V AC, 50/60Hz
(115V AC USA), 12VA.
尺寸: 19"×7"×1U  W.D.H.可架安装。
重量: 约2.8kg (6.2 lbs) .
附件: 电源线.
