VS-81HDxl

特点
最大数据速率   ●   - 2.97Gbps.
HDTV 兼容；   ●
多标准运行    ● - SDI (SMPTE 259M/344M), HD-SDI (SMPTE
292M)及3G HD-SDI (SMPTE 424M).
克莱默均衡与时钟再生技术    ● - 重建数字信号以便长距离
传输；
自动输入Type   ● TM
报告系统 - 当输入信号为SD-SDI时，LED指
示灯为绿色，当信号为HD-SDI时输入LED指示灯为蓝色；
模拟同步类型    ● - 双电平和三电平同步；
OFF 按钮   ●   - 所有输入即可断开；
灵活的控制选项    ● - 前面板，RS-232（带有K-Ronter
TM
Windows
R
-based 软件），RS-485，以太网，触点闭合和IR
远程（包括）；
场间间隔切换    ● - SMPTE RP-168；
前面板控制锁定；   ●
全球通用电源    ● - 100-240V AC.
标准19＂机箱安装尺寸    ● - 1U. 包括机箱支架；

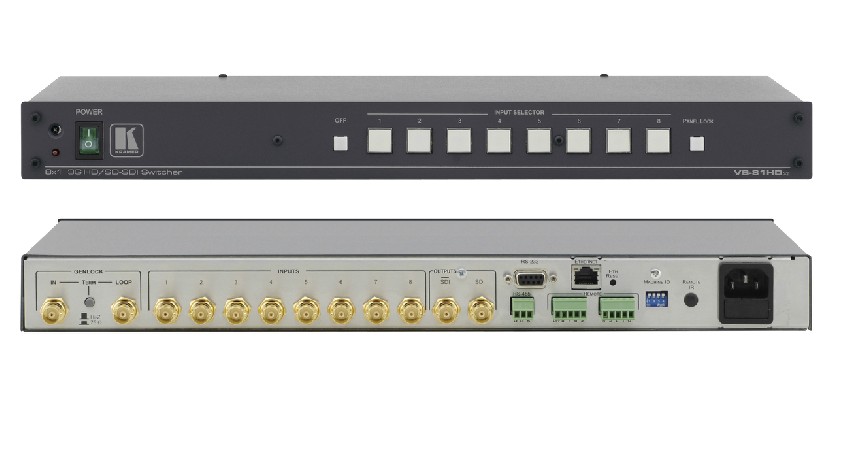

VS-81HD×l 是一款用于3G HD-SDI视频信号的高性能切换器。它将8路
输入中的任何一路切换到2路相同的输出上。

技术参数
输入： 8 SDI SMPTE-259M, 292M, 344M, 424M串
接视频，75Ω，BNC接头；
1 同步锁相75Ω/Hi-Z，环回BNC 接头；双
电平，三电平输入；
输出： 2 相同均衡和时钟再生的SMPTE-
259M，292M，344M，424M输出
75Ω，BNC接头；
1 同步锁相 75Ω/Hi-Z，环回BNC接头；双
电平，三电平输入；
最大输出电平： 800mVpp/75Ω.
抖动：好于0.2UI.
数据速率：达2.97Gbps.
控制：前面板，RS-232；RS 485，以太网，红外
远程，触点闭合及面板锁定；
电源：通用100-240V AC, 50/60Hz 22VA.
尺寸： 19＂×7＂×1U W.D.H.可机箱安装.
重量：约1.5kg (3.3 lbs) .
附件：电源线，适配器，机箱支架.
备选件：外部远程IR收发器电缆.
