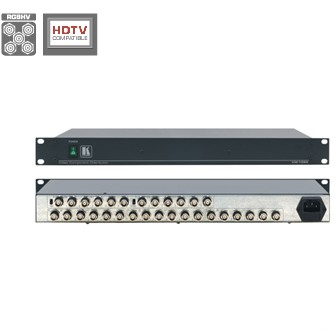

VM-1055

特点
● 高带宽 - 300MHz (-3dB)。
● HDTV 兼容。
● 同步信号输入阻抗可选 - 75Ω (视频), 510Ω (图像/TTL)。
● 标准的 19” 机箱安装尺寸 - 1U。

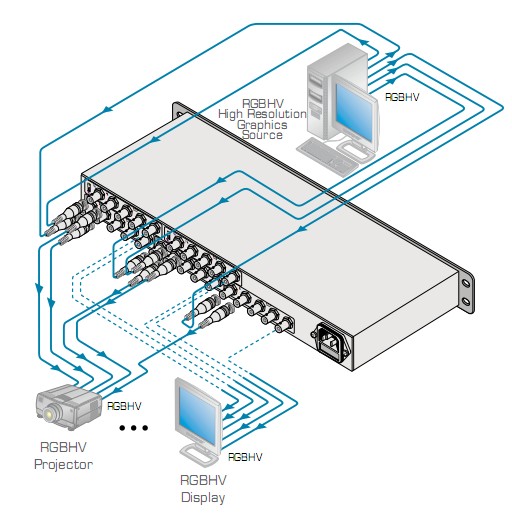

VM-1055 是一款用于 RGBHV 视频信号的高性能分配放大器。它对输入信号进
行校正进行校正缓冲和隔离，再分配到5路相同的输出上。

技术参数
输入: 1x5 路分量/RGBHV/复合视频， 1Vpp/75Ω，
BNC 接头。 (其中同步的2个亦可以作为
视频或 SYNC 1Vpp/75Ω 或 TTL 电平
/510Ω)
输出: 5x5 分量/RGBHV/复合视频, 1Vpp/75Ω
BNC 接头 (其中同步的2个亦可用于视频
或SYNC 1Vpp/75Ω 或 TTL 电平/510Ω)
最大视频输出: 2Vpp.
视频带宽 (-3dB): 300MHz.
微分增益: 0.1%.
微分相位: 0.1Deg.
K-系数: <0.05%.
视频信噪比 : 优于 74dB.
耦合: DC.
非线性: 0.1%.
电源: 230V AC 50/60Hz (115V USA), 5.3VA.
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约2.6kg (5.7lbs)
附件: 电源线
