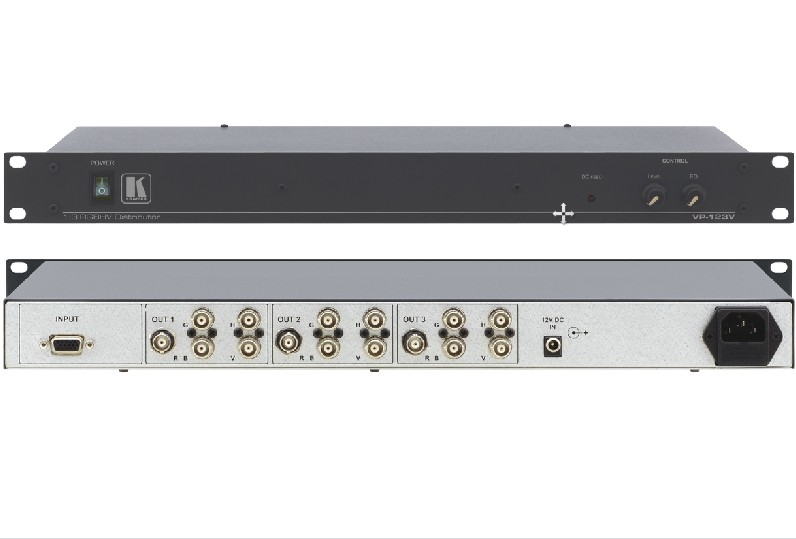

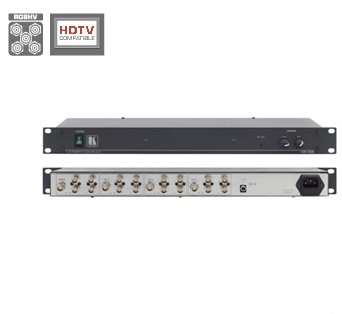

VP-123/VP-123V

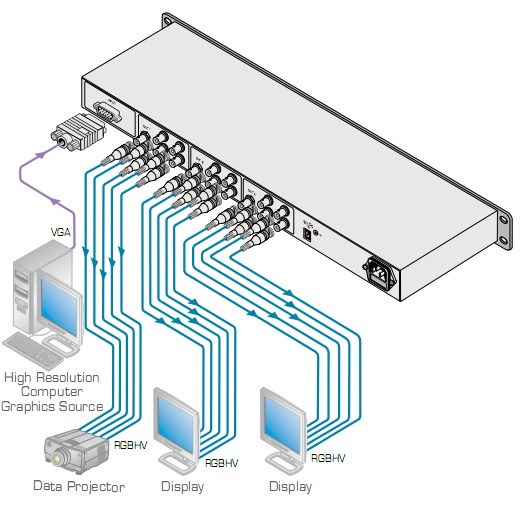

VP-123 和 VP-123V 是用于分辩率达到并超过UXGA的计算机图
像视频信号的高性能放大器。将1路输入信号，经校正缓冲和隔
离，分配到3路相同的输出上。
特点
● 高带宽 - 450MHz (-3dB)。
● HDTV 兼容。
● 输入 - 5 BNCs (VP-123) 和 15-pin HD (VP-123V)。
● 电平 (增益) 和均衡 (峰值) 控制。
● 全球通用电源 - 100-240V AC 和 12V DC。
● 标准的 19” 机箱安装尺寸 - 1U。

技术参数
输入: 1x3 路分量/RGB/复合视频， 1Vpp/75Ω， BNC 接头
(VP-123) 或 15-pin HD (F) 接头 (VP-123V),
H 同步和 V 同步， TTL 电平
输出: 3x3 路分量/RGB/复合视频， 1Vpp/75Ω， BNC 接头， 3
个 H 同步 +V 同步 TTL 电平， BNC 接头
最大输出电平: 2.1Vpp/75Ω (R, G, B)
带宽 (-3dB): 450MHz.
微分增益: 0.13%.
微分相位: 0.02Deg.
K-系数: <0.05%.
信噪比: 82.3dB.
串扰: 55.9dB.
控制: 电平: -0.8 到 +6.3dB;
均衡: 0 到 +13.6dB @50MHz.
耦合: DC.
电源: 100-240V AC 或 12V DC, 100mA.
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约2.36kg (5.2lbs)
附件: 电源，电源线
