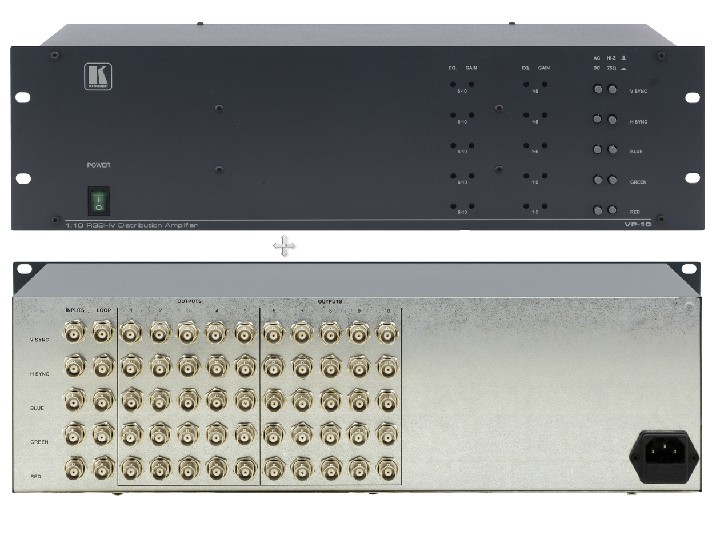

VP-10/VP-15/VP-18

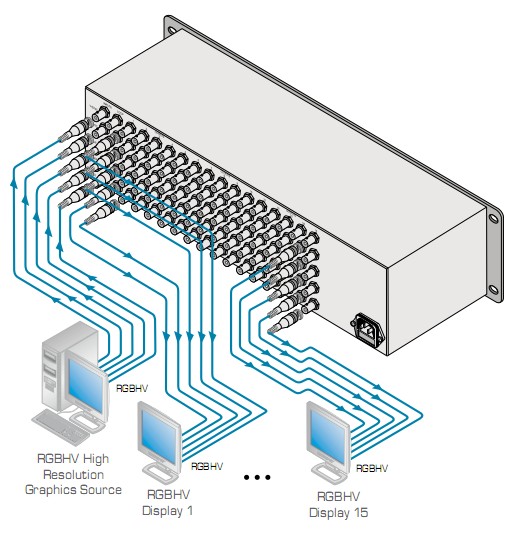

VP-10, VP-15 和 VP-18 是三款用于 RGBHV 视频信号的高性能
分配放大器。它们将信号校正缓冲和隔离之后，分配到10，15
或18路相同的输出上。
特点
● 高带宽 - 350MHz (-3dB)。
● HDTV 兼容。
● 分组的电平 (增益) 和均衡 (峰值) 控制。
● 视频 AC/DC 耦合选择。
● 环路输入。
● 输入信号阻抗可选。
● 标准的 19”机箱安装尺寸 - 3U。

技术参数
输入: 模拟红，绿，蓝信号， 0.7Vpp/75Ω, H 和 V
同步, TTL 或模拟电平，带阻抗开关和 AC/
DC 耦合选择开关, BNC 接头
输出: 10/15/18 套模拟红，绿，蓝信号 0.7Vpp/75Ω,
H 和 V 同步, TTL 或模拟电平，阻抗选择开
关和AC/DC 耦合选择开关， BNC 接头
视频带宽 (-3dB): 350MHz.
微分增益: 0.12%.
微分相位： 0.15Deg.
K-系数: <0.05%.
视频信噪比: 71dB.
视频串扰: -65dB.
控制: 输出电平 -1.4 到 +1.7dB; 均衡 0 到 2.3dB
@5MHz 针对5套输出
电源: 230V AC, 50/60Hz, (115V AC, USA), 7VA.
尺寸: 19” x 7” x 3U W, D, H, 可机箱安装
重量: 约6kg (13.2lbs)
附件: 电源线
