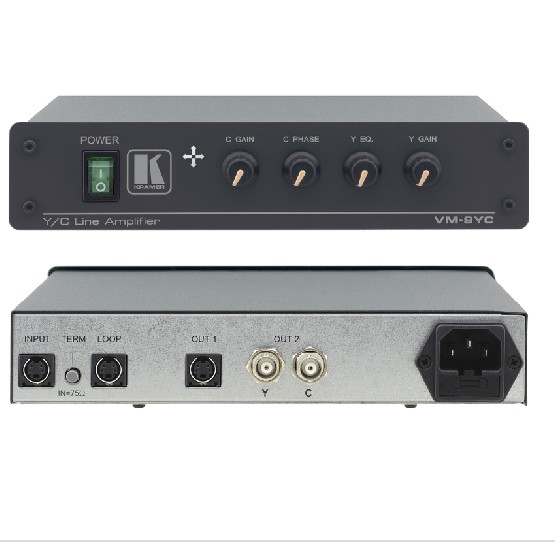

VM-9YC

VM-9YC 是一款用于 S-视频 (Y/C) 信号的高性能分配与线路放
大器。作为线路放大器，它可对因长距离传输而产生的线路信
号衰减加以补偿。
特点
● 高带宽 (Y) - 320MHz (-3dB)。
● 输出 - 一个 4-pin接头，一对 BNC 接头。
● Y 和 C 电平 (增益) 以及 Y 均衡 (峰值) 控制。
● C 相位控制。
● 环路输入。
● 输入阻抗可选。
● 桌面型尺寸 - 紧凑的尺寸，采用备选的 RK-1 适配件，可将
2台装置并排地安装在1个 1U 的机箱内。

技术参数
输入: 1 路s-视频，环路， 1Vpp/75Ω (Y),
0.3Vpp/75Ω (C)，带阻抗接开关的 4-pin
接头
输出: 2 路S-视频， 1Vpp/75Ω (Y)， 0.3Vpp/75Ω (C)，
4-pin 接头和 2个 BNC 接头
最大视频输出: 2Vpp.
视频带宽 (-3dB): 320MHz (Y)
微分增益: 0.07%.
微分相位: 0.05Deg.
K-系数: <0.05%.
信噪比: 77dB.
控制: -0.6dB 到 +4.1dB (Y 和 C 电平),
-25 到 +90Deg (C 相位)
耦合: DC (Y), AC (C)
THD (1kHz): 0.03%.
电源: 230V AC, 50/60Hz (115V AC USA), 5.1VA.
尺寸: 22cm x 18cm x 4.5cm.
(8.6” x 7” x 1.7”) W, D, H.
重量: 约1.3kg (2.9lbs)
附件: 电源线
备选件: RK-1 19” 机箱适配件
