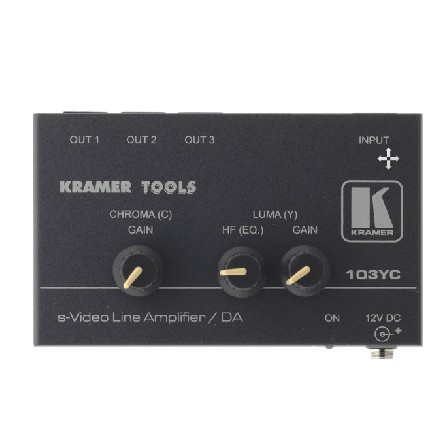

103YC/103YCB

103YC 和 103YCB 是二款用于 S-视频 (Y/C) 信号的高性能线路放大器，主显
示器与信号源间有较长距离的系统中，使用该款装置是十分理想的。
特点
● 高带宽 (Y) - 420MHz (-3dB).
● 输出 - 3 路输出，均为4-pin接头(103YC); 2 路输出为4-pin和1路输出2个 BNC
接头(103YCB).
● 控制 - Y 和 C 电平 (增益) 和 Y 均衡 (峰值).
● 紧凑的克莱默 TOOLS™ 设计- 采用备选的 RK-3T 适配件，可将3台装置并排
地安装在1个 1U 的机箱内。

技术参数
输入: 1 Y/C, Y=1Vpp/75Ω, C=0.3Vpp/75Ω, 4-pin 接头
输出: 3 Y/C, Y=1Vpp/75Ωs, C=0.3Vpp/75Ω, 4-pin 接头(103YC)
对于103YCB ， 2 路输出用 4-pin 接头，另一路为2个 BNC 接头 (Y
和 C)
带宽 (-3dB): 420MHz (Y).
最大输出电平: 2.6Vpp/75Ω (Y).
微分增益: 0.05%.
微分相位: 0.03Deg.
K-系数: <0.05%.
信噪比: 72.4dB.
控制: Y 电平: -1 到 +6.5dB, Y 均衡.: 0 到 +10.5dB, C 电平: - 0.6 到 +5.9dB.
耦合: 103YC: AC; 103YCB: DC(4); AC(c).
电源: 12V DC, 40 mA.
尺寸: 12cm x 7.5cm x 2.5cm (4.7” x 2.95” x 0.98”) W, D, H.
重量: 约0.3kg (0.66lbs)
附件: 电源，安装支架
备选件: RK-3T 19” 机箱适配件
