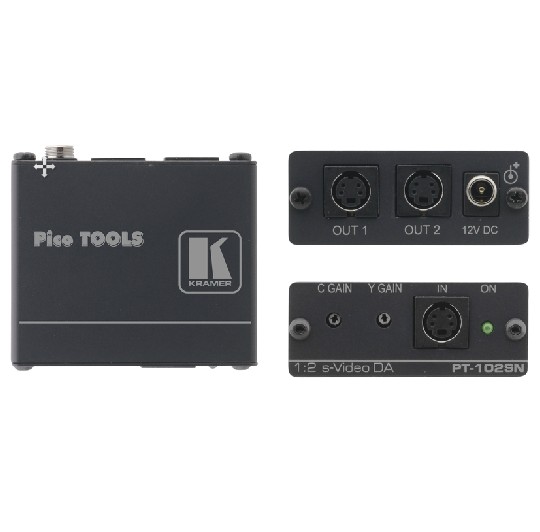

PT-102SN

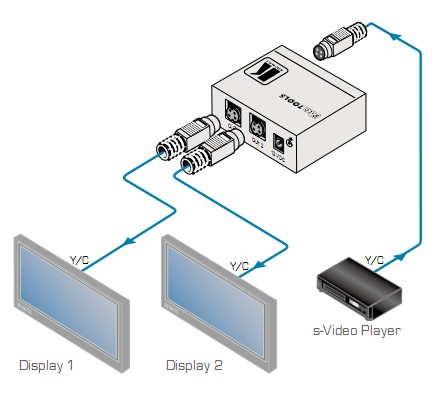

PT-102SN 是一款用于 S-视频 (Y/C) 信号的高性能分配放大器。将1路输入，
经校正缓冲和隔离，再分配到2个相同的输出上。
特点
● 带宽 (Y) - 150MHz (-3dB)。
● Y 和 C 电平 (增益) 控制。
● 极其紧凑的 Pico TOOLS™ 设计 - 采用备选的 RK-4PT 机箱适配件，可将4台装
置并排地安装在1个 1U 机箱内。

技术参数
输入: 1 路s-视频， 4-pin 接头
输出: 2 路s-视频， 4-pin 接头
最大输出电平: 1.3Vpp.
带宽 (-3dB): 150MHz.
微分增益: 0.05%.
微分相位: 0.05Deg.
K-系数: <0.05%.
信噪比: 76dB @5MHz.
控制: 增益: 亮度 (Y) -1.9dB 到 +5.1dB; 色度 (C) 0dB到 +6.8dB,
@5MHz.
耦合: AC.
电源: 12V DC, 25mA.
尺寸: 6.22cm x 5.18cm x 2.44cm.
(2.45” x 2.04” x 0.96”) W, D, H.
重量: 约0.14kg (0.31lbs)
附件: 电源，安装支架
备选件: RK-4PT 19” 机箱适配件
