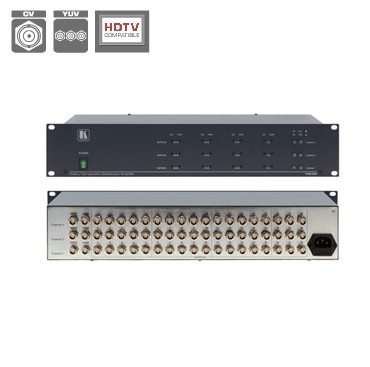

VM-54

VM-54 是一款用于复合，SDI 或分量视频信号的高性能双模式

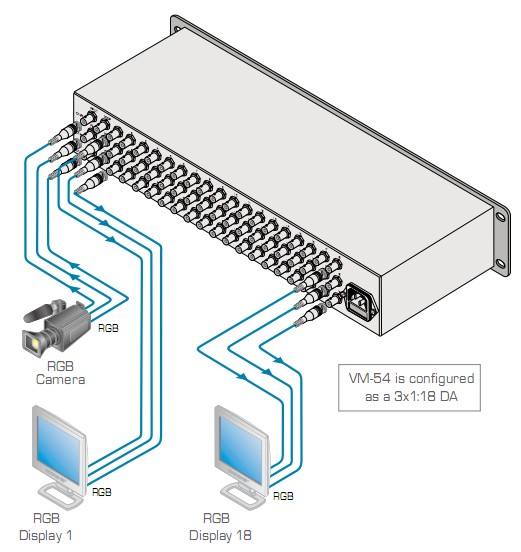

分配放大器。它也可配置成一个用于分量 (YUV) 信号的 1：18
分配放大器，并对因长距离传输而产生的倍衰减提供补偿控制。
特点
● 高带宽 - 365MHz (-3dB)。
● 支持HDTV。
● 双模式 - 可配置成 1:54 (复合/SDI) 或 1:18 (分量) 分配放大器。
● 分组式电平 (增益) 和均衡 (峰值) 控制。
● 视频 AC/DC 耦合可选择。
● 环路输入。
● 输入信号阻抗可选。
● 标准 19” 机箱安装尺寸 - 2U。

技术能数
输入: 3 路复合/分量视频回路， 1Vpp/75Ω，带阻抗
开关的 BNC 接头
输出: 3x18 路复合/分量视频， 1Vpp/75Ω， BNC
接头
最大视频输出: 2Vpp.
视频带宽 (-3dB): 365MHz.
微分增益: 0.03%.
增益: -0.8 到 1.9dB.
微分相位: 0.09Deg.
均衡范围: 0 到 2.3dB @4.4MHz.
K-系数: <0.05%.
视频信噪比: 优于 70dB.
控制: 每一路输入均为 75Ω 的端接开关
非线性: 0.2%.
耦合: 每一通道 AC 或 DC 可从前面板选择
电源: 230V AC, 50/60Hz, (115V AC USA) 10VA.
尺寸: 19” x 7” x 2U W, D, H, 可机箱安装
重量: 约4.4kg (9.8lbs)
附件: 电源线
