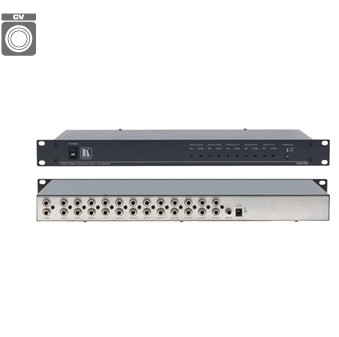

VM-25

特点
● 带宽 - 430MHz (-3dB)。
● 环路输入。
● 输入信号阻抗可选。
● 分组式电平 (增益) 和均衡 (峰值) 控制。
● 标准的 19” 机箱安装尺寸 - 1U。

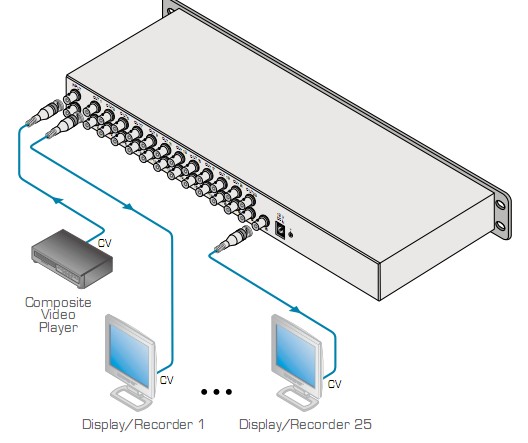

VM-25 是一款用于复合视频信号的高性能分配放大器。将1路输入经校正缓冲
和隔离之后，分配到25个相同的 RCA 输出上。

技术参数
输入: 1 路复合视频，环路， RCA 接头
输出: 25 路复合视频， RCA 接头， 1 路环路， RCA
接头
最大输出电平: 1.7Vpp.
带宽 (-3dB): 430MHz.
微分增益: 0.08%.
微分相位: 0.05Deg.
K-系数: <0.05%.
信噪比: 73.8dB.
控制: 电平: -1.2dB 到 +6.2dB;
均衡: 0dB 到 +8dB @50MHz.
耦合: AC.
电源: 12V DC, 162mA.
尺寸: 19” x 7” x 1U W, D, H,可机箱安装
重量: 约2.1kg (4.7lbs)
附件: 电源
