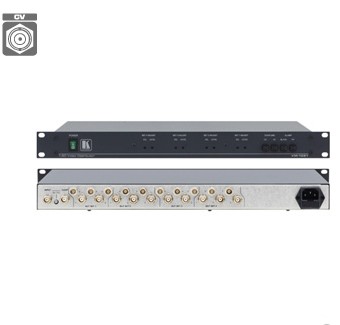

VM-1021

特点
● 高带宽 - 350MHz (-3dB)。
● 分组式电平 (增益) 和均衡 (峰值) 控制。
● 环路输入。
● 输入信号阻抗可选。
● 钳位 - 黑电平或同步头可选。
● 视频 AC/DC 耦合可选。
● 标准 19” 机箱安装尺寸 - 1U。

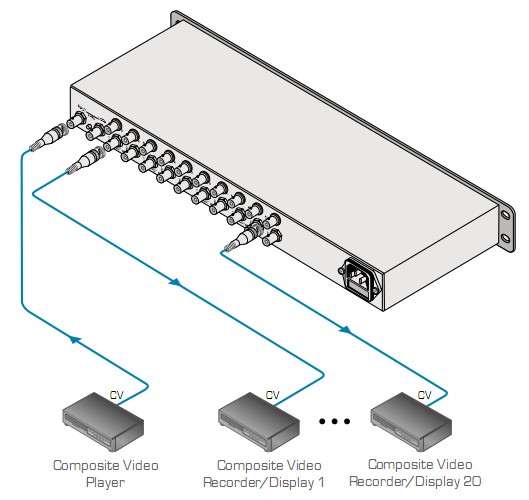

VM-1021 是一款用于复合或 SDI 信号的高性能分配放大器。它可对因长距离传
输而产生的信号衰减提供补偿控制。

技术参数
输入: 1 路复合或信号分量视频，环路，
1Vpp/75Ω，带阻抗开关的 BNC 接头
输出: 20 路复合/分量视频， 1Vpp/75Ω ， BNC接头
视频带宽（-3dB): 350MHz.
微分增益: 0.1%.
微分相位: 0.07Deg.
K-系数: <0.05%.
视频信噪比: 74dB.
电平控制: 电平: -1.1dB 到 + 2.7dB;
均衡: 0 到 2.9dB @4.4MHz.
均衡控制: 0.1%.
非线性: 0.1%.
耦合: AC, DC, 和箱位 - 用户通过前面板上的
开关选择
DC 钳位: 0VDC 黑电平, 或同步头
电源: 230V AC, 50/60Hz (115V USA), 6.7VA.
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约2.6kg (5.7lbs)
附件: 电源线
