VM-1010

特点
● 高带宽 - 235MHz (-3dB)。
● 双模式 - 可配置成 1:10 (复合) 或 1:5 (S-视频) 分配放大器二者
中的一种。
● 分组式电平 (增益) 和均衡 (峰值) 控制。
● 视频 AC/DC 耦合可选。
● 环路输入。
● 输入信号阻抗可选。
● 标准的 19” 机箱安装尺寸 - 1U。

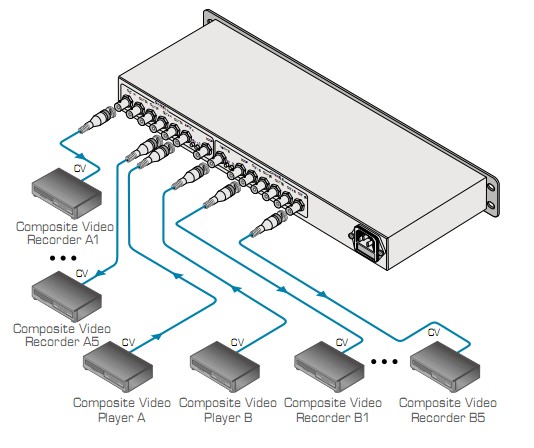

VM-1010 是一款用于复合视频的高性能分配放大器。它还可以被配置成用
于 S-视频 (Y/C) 的 1：5 分配放大器，并可对因长距离传输而产生的信号衰减
提供补偿控制。

技术参数
输入: 2 路复合/分量视频，环路， 1Vpp/75Ω ，带
阻抗开关的 BNC 接头
输出: 2x5 复合/分量视频， 1Vpp/75Ω ， BNC接头
最大视频输出: 1.8Vpp.
视频带宽 (-3dB): 235MHz.
微分增益: 0.2%.
微分相位: 0.04Deg.
K-系数: <0.05%.
视频信噪比: 77dB.
非线性: 0.2%.
控制: 电平前微调电容器: -1.4dB 到 +2.5dB,
均衡微调电容器: 0 到 +2.5dB @4.4MHz.
耦合: DC 或 AC (用户可选)
电源: 230V AC, 50/60Hz (115V USA), 10.3VA.
尺寸: 19” x 7” x 1U W, D, H,可机箱安装
重量: 约1.98kg (4.4lbs)
附件: 电源线
