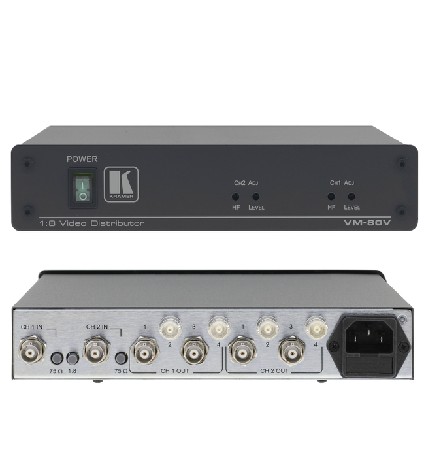

VM-80V

VM-80V 是一款用于复合或 SDI 信号的高性能的分配放大器。
它也可以配置成 S-视频 (Y/C) 的 1：4 分配放大器，并对因长距
离传输而产生的信号衰减进行补偿控制。
特点
● 高带宽 - 330MHz (-3dB)。
● 电平 (增益) 和均衡 (峰值) 控制。

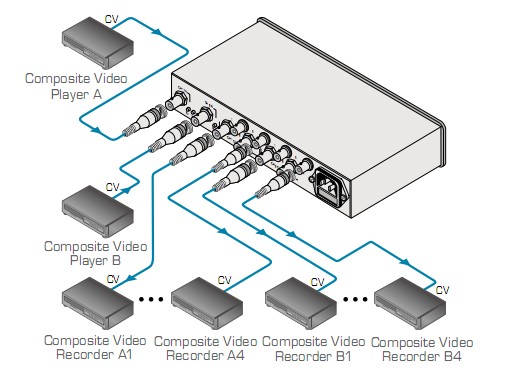

● 双模式 - 可配置成1:8(复合) ，或1:4 (s-视频) 分配放大器。
● 视频 AC/DC 耦合 - 内部可选。
● 可与 VM-80A 音频分配放大器配套使用。
● 桌面型尺寸 - 紧凑的尺寸。采用备选的 RK-1 适配件，两台可
并排安装于一个 1U 的机箱内。

技术参数
输入: 2 路视频: 1Vpp/75Ω，带阻抗开关的 BNC
接头
输出: 2x4 路视频 1Vpp/75Ω， BNC 接头
最大输出: 2Vpp.
视频带宽 (-3dB): 330MHz.
微分增益: 0.12%.
微分相位: 0.5Deg.
K-系数: <0.05%.
信噪比: 74dB.
控制: 75Ω 带阻抗开关， 1:8 或 2x1:4 可选择切换
非线性: 0.1%.
耦合: DC 或 AC (内部选择)
电源: 100-240V AC, 50/60Hz, 10VA.
尺寸: 22cm x 18cm x 4.5cm.
(8.7” x 7” x 1.8”) W, D, H (19”的一半)
重量: 约1.3kg (2.9lbs)
附件: 电源线
备选件: RK-1 19” 机箱适配件
