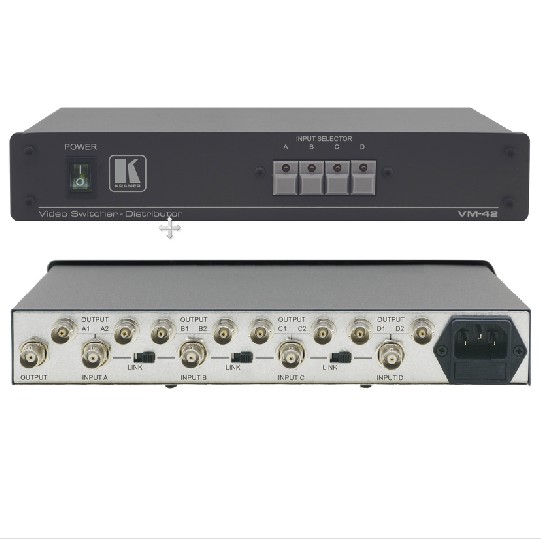

VM-42

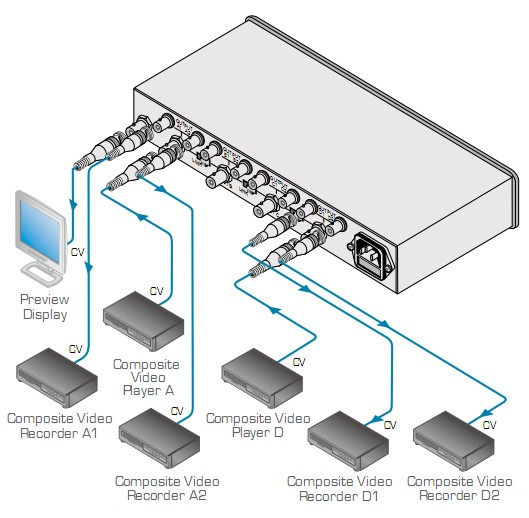

VM-42 是一款用于复合视频信号的高性能分配放大器和切换器。
它可用来作为4x1切换器将每一路输入组成一个1:2的分配放大
器，亦可将1路输入经校正缓冲和隔离之后，再将信号分配到8
个相同的输出上。它还可以设置成2个1:4分配放大器，或1个
1:6 加上1个1:2 的分配放大器。
特点
● 带宽 - 200MHz (-3dB)。
● 多模式 - 配置成 1:8 分配放大器， 4x1 切换器和更多模式。
● 场间切换。
● 桌面型尺寸 - 紧凑的尺寸。采用备选的 RK-MEDN 适配件，可
安装于一个 1U 的机箱内。

技术参数
输入: 4 路复合视频， 1Vpp/75Ω， BNC接头
输出: 4x2 + 1 路复合视频， 1Vpp/75Ω， BNC接头
最大视频输出: 2Vpp.
视频带宽 (-3dB): 200MHz.
微分增益: 0.12%.
微分相位: 0.11Deg.
K-系数: <0.05%.
信噪比: 73dB.
串扰: -40dB @10MHz.
耦合: DC.
电源: 230V AC, 50/60Hz (115V AC USA) 4.6VA.
尺寸: 24.5cm x 18cm x 4.5cm.
(9.6” x 7” x 1.8”) W, D, H.
重量: 约1.5kg (3.3lbs)
附件: 电源线
备选件: RK-MEDN 19” 机箱适配件
