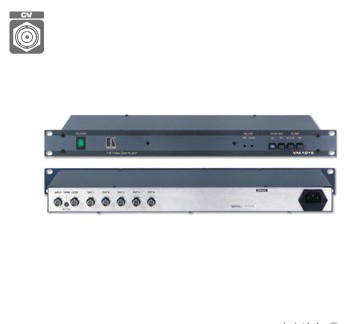

VM-1015

特点
● 高带宽 - 340MHz (-3dB)。
● 电平 (增益) 和均衡 (峰值) 控制。
● 环路输入。
● 输入信号阻抗可选。
● 视频 AC/DC 耦合可选。
● 钳位 - 黑电平或同步头可选。
● 标准 19” 机箱安装尺寸 - 1U。

VM-1015 是一款用于复合或 SDI 信号的高性能分配放大器。它可对因长距离传
输而产生的信号衰减提供补偿控制。

技术参数
输入: 1 路复合视频或信号分量，环路， 1Vpp/75Ω
带阻抗开关的 BNC 接头
输出: 5 路复合/分量视频， 1Vpp/75Ω， BNC 接头
视频带宽(-3dB): 340MHz.
微分增益: 0.08%.
微分相位: 0.12Deg.
K-系数: 0.05%.
非线性: 0.1%.
视频信噪比: 优于75dB.
增益控制: -1.2dB 到 +2.8dB.
均衡控制: 0 到 2.7dB @4.4MHz.
耦合: AC, DC - 用户通过前面板上4个开关选择
DC 钳位: 0V 直流黑电平, 或同步头
电源: 230V AC, 50/60Hz (115V USA), 4.6VA.
尺寸: 19” x 7” x 1U W, D, H, 可机架安装
重量: 约2.5kg (5.5lbs)
附件: 电源线
