特点
● 高带宽 (-3dB) - 复合: 430MHz; s-视频 (Y): 440MHz; 分量 (YUV)
430MHz; 计算机图像视频: 405MHz。
● HDTV 兼容。
● 最大数据速率 (HDMI) - 2.25Gbps。
● HDCP 和 HDMI兼容。
● 全球通用电源 - 100-240V AC。
● 标准 19” 机箱安装尺寸 - 包括1U安装支架。 |

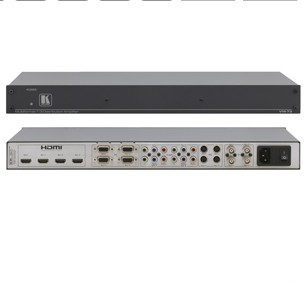

VM-73 是一款 5-路输入，多格式的分配放大器。用于复合，S-Video (Y/C), 分
量 (YUV), 计算机图像视频以及 HDMI 信号。该套装置有5个1:3分配放大器。 |
 |
技术参数
输入: 1 路复合， BNC 接头
1 路 S - 视频， 4-pin 接头
1 路分量 (Y, Pb/Cb, Pr/Cr)， 3 RCA 接头
1 路 XGA 15-pin HD 接头
1 路 HDMI HDMI 接头
输出: 3 路复合， BNC 接头
3 路S-视频， 4-pin 接头
3 路分量 (Y, Pb/Cb, Pr/Cr) 每路 3 个 RCA
接头， 3 路 XGA 15-pin 接头
3 路 HDMI， HDMI 接头
输出电平: 1.8Vpp (复合), 1.9Vpp (Y/C), 2.0Vpp (分量),
2.0Vpp (XGA)
带宽 (-3dB): 430MHz (复合), 440MHz (Y/C), 430MHz (分
量), 405MHz (XGA), 2.25Gbps (HDMI)
微分增益: 0.05% (复合), 0.06% (Y/C),0.05% (分量),
0.05% (XGA)
微分相位: 0.05Deg (复合), 0.02Deg (Y/C), 0.05Deg (分量),
0.03Deg (XGA)
信噪比 (@5MHz): 62dB (复合), 62dB (Y/C), 74dB (分量), 69dB
(XGA)
耦合: DC (复合); Y-DC, C-AC (Y/C);
DC (分量); DC (XGA)
K-系数: <0.05%.
串扰: -60dB.
电源: 100-240V AC, 100mA.
尺寸: 19” x 7” x 1U W, D, H.
重量: 2kg (4.4lbs)
附件: 电源线， 机箱支架 |
| |
|
