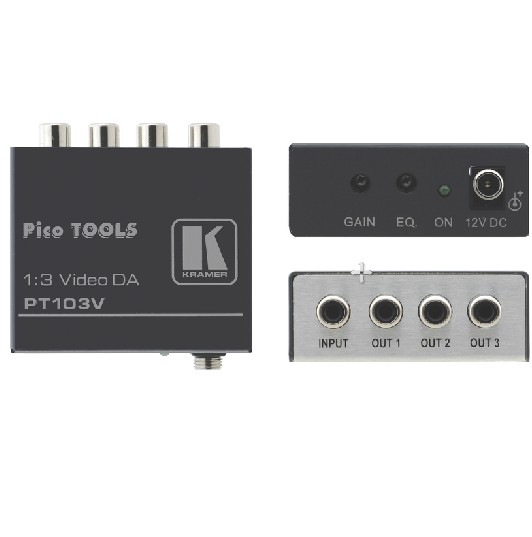

PT-103V

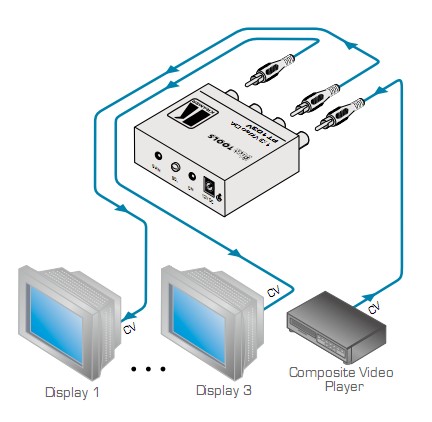

PT-103V 是一款复合视频分配放大器。将一路输入信号，经校正缓冲和隔离
后分配到三个相同的输出。
特点
● 高带宽 - 407MHz (-3dB)。
● 电平 (增益) 和均衡 (峰值) 控制。
● 特别紧凑的 Pico TOOLS™设计 - 采用备选取的 RK-4PT 适配件可将4个装置
并排地装于 1U 机箱内。

技术参数
输入: 1 路视频， 1Vpp/75Ω ， RCA 接头
输出: 3 路视频， 1Vpp/75Ω ， RCA 接头
最大输出电平: 1.9Vpp.
带宽 (-3dB): 407MHz.
微分增益: 0.04%.
微分相位: 0.03Deg.
K-系数: <0.05%.
信噪比: 78dB.
控制: 增益: -1.2dB 到 +6.2dB, 均衡: 0到 +6.1dB, 50MHz.
耦合: AC.
电源: 12V DC, 28mA.
尺寸: 6.2cm x 5.2cm x 2.4cm
(2.44” x 2.05” x 0.94”) W, D, H.
重量: 约0.14kg (0.31lbs)
附件: 电源，安装支架
备选件: RK-4PT 19” 机架适配件
