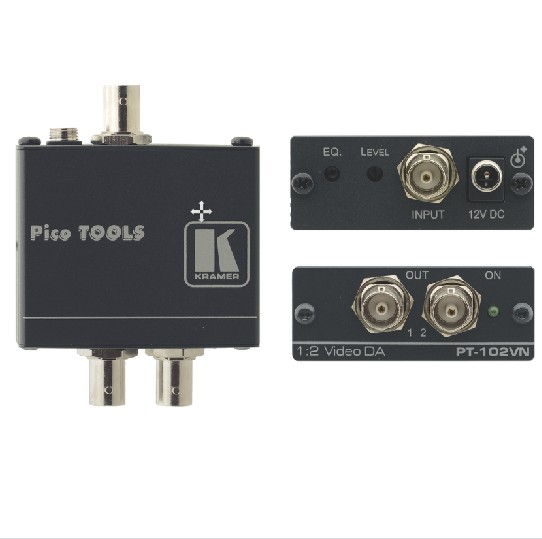

PT-102VN

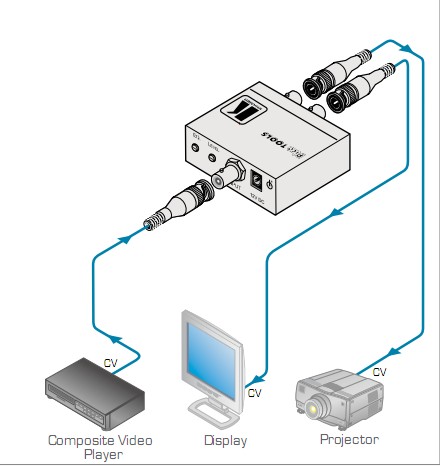

PT-102VN 是一款用于复合视频或 SDI 信号的分配放大器。将1路输入，经校
正缓冲和隔离后将信号分配到两个相同的输出。
特点
● 高带宽 - 430MHz (-3dB)。
● 电平(增益) 和均衡 (峰值) 控制。
● 特紧凑的 Pico TOOLS™ 设计 - 采用备选件 RK-4PT 机架适配件可将4个装置
并排安装于 1U 的机架内。

技术参数
输入: 1 路视频， 1Vpp/75Ω ， BNC 接头
输出: 2 路视频， 1Vpp/75Ω ， BNC 接头
最大视频输出: 2Vpp.
带宽 (-3dB): 430MHz.
微分增益: 0.05%.
微分相位: 0.05Deg.
K-系数: <0.05%.
信噪比: 76.1dB.
控制: 增益: -1.2 到 +6dB, 均衡: 0 到 +7.5dB @50MHz，可通过前
面板微调
电源: 12V DC, 30mA。
尺寸: 6cm x 6.5cm x 2.5cm (2.36” x 2.56” x 1”) W, D, H.
重量: 约0.14kg (0.31lbs)
附件: 电源
备选件: RK-4PT 19” 机架适配件
