VM-1411

特点
● 高带宽 - 240MHz。
● 双模式 - 布置成 1:10 (复合) 或 1:5 (s-视频) 分配放大器。
● 分组式的音频电平控制。
● 电平 (增益) 和均衡 (峰值) 控制。
● 环路输入。
● 输入信号阻抗可选。
● 视频 AC/DC 耦合可选。
● 标准的 19” 机箱安装尺寸 - 1U。

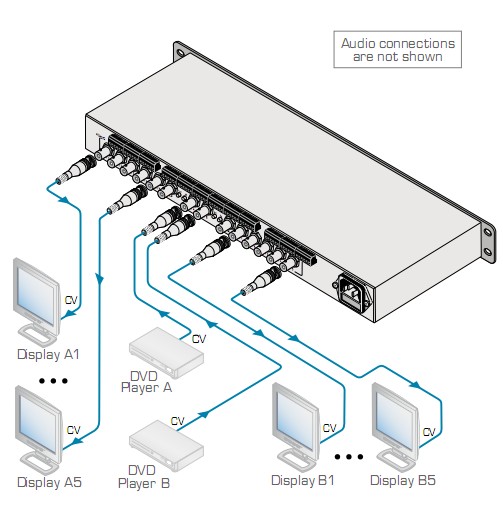

VM-1411 是一款用复合视频和平衡式立体声音频信号的双模式分配放大器。
它也可以佈置成用于S-视频(Y/C)和平衡立体声音频信号的 1:5 分配放大器。

技术参数
输入: 2 路复合/单分量视频，环路， 1Vpp/75Ω
带输入阻抗开关的 BNC 接头
2 路平衡立体声音频，高达 +4dBu/50kΩ
可分离的接线端
输出: 2x5 路复合/单分量视频， 1Vpp/75Ω ， BNC
接头
2x5 路平衡立体声音频， 4dBu/50Ω,可离
的接线端
最大输出: 视频: 1.8Vpp; 音频: +24dBu.
视频带宽 (-3dB): 240MHz.
音频带宽 (-3dB): 60kHz.
微分增益: 0.2%.
微分相位: 0.2Deg.
K-系数: 0.05%.
视频信噪比: 77dB.
音频信噪比: 大于 87dB @1Vpp.
控制: 前面板调节器控制视频增益和均衡以及音
频的 L 和 R 电平
耦合: DC 或 AC (视频); AC (音频)
音频 THD: 0.02%
电源: 230V AC 50/60Hz (115V USA) 19.5VA
尺寸: 19” x 7” x 1U W, D, H, 可机箱安装
重量: 约2.9kg (6.4lbs)
附件: 电源线
