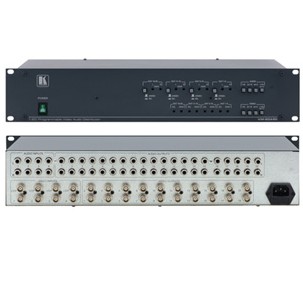

VM-20ARII

特点
● 高带宽 - 430MHz (-3dB)。

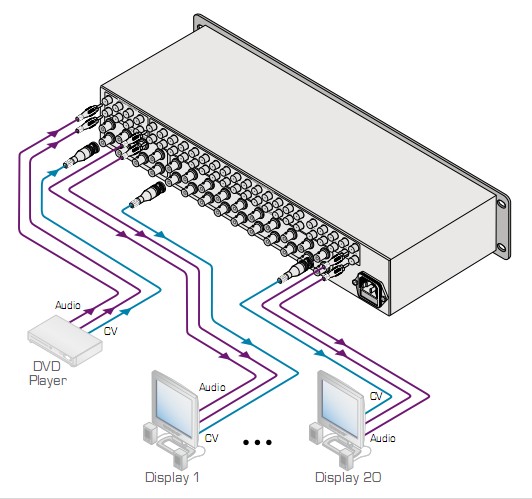

● 多模式 - 配置成1:20(复合),1：10 (s-视频), 或 1:5 (RGBS) 分配
放大器。
● 分组式的音频电平控制。
● 分组式 (增益)均衡和(峰值)控制。
● 环路输入。
● 输入信号阻抗可选。
● 视频 AC/DC 耦合可选。
● 标准的 19” 机箱安装尺寸 - 2U。

VM-20ARII 是一款多格式高性能的分配放大器，可用于复合或SDI视频及非平
衡立体声信号。它可配置成 1:10 分配放大器用于 s-视频 (Y/C) 信号，或 1:5 分
配放大器用于 RGBS 信号，二者都带非平衡立体声音频。

技术参数
输入: 4 路视频，环路， 1Vpp/75Ω 带终节开关
的 BNC 接头
4 路非平衡立体声音频 (或平衡单声道)
+4dBu/50kΩ, RCA 接头
输出: 视频: 20路 (1:20, 2x1:10, 4x1:5,
1:10,2x1:5) 1Vpp/75Ω BNC接头；
音频: 20 路 (1:20, 2x1:10, 4x1:5, 1:10,
2x1:5) 立体声或平衡单声道， +4dBu/50Ω,
最大27Vpp RCA接头
视频带宽(-3dB): 430MHz.
音频带宽 (-3dB): 110kHz.
微分增益: 0.06%.
微分相位: 0.08Deg.
视频信噪声比: 76dB.
声频信噪声比: 80dB.
视频控制: -1.2到+1.7dB level, 0到+2.4dB EQ.
音频控制: +0.3到+6.2dB.
视频耦合: DC/AC 可选
音频耦合: AC (输入), DC (输出)
音频 THD+噪声: 0.02%.
二次谐波: 0.002%.
电源: 230V AC 50/60Hz (115V USA) 18.5VA.
尺寸: 19” x 7” x 2U W, D, H, 机架安装
重量: 约3.6kg (8lbs)
附件: 电源线
