VM-10YCxl

特点
● 高带宽 (CV 到 CV) - 370MHz (-3dB)。
● 双格式 - 1:10复合视频，带立体声音频和 1:10 s-视频 (Y/C)，
带立体声音频。
● 数字梳状滤波器，内置双向格式转换 - 1:20 DA（10路复合
和带立体声音频的10路 Y/C ）输入可以是复合视频，也可以
是S-视频(Y/C)。
● 附加的输出转换接头 - 对复合视频和 S-视频 (Y/C)，都有一个
专用的格式转换输出。
● 环路输入。
● 视频 AC/DC 耦合可选。
● 标准的 19”机架安装尺寸 - 2U。

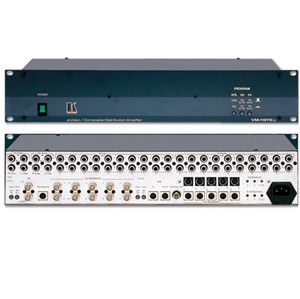

VM-10YCxl 是一款独特的双格式 1:10 分配放大器，用于带非平衡立体声音频的
复合视频和S-视频 (Y/C) 信号。它可处理复合和 S-视频 (Y/C) 二种信号，并内
置高品质的格式转换器，十分灵活。

技术参数
输入： 1路环路复合视频, 1Vpp/75Ω BNC接头;
1路环路 (Y), 1Vpp/75Ω, (C) 0.3Vpp/75Ω
4-pin接头;
2 路非平衡立体声音频环路
1Vpp/50kΩ RCA接头
输出： 10+1 路复合视频, 1 Vpp/75Ω BNC接头;
10+1 Y/C, Y=1Vpp/75Ω, C=0.3 Vpp/75Ω
4-pin 接头;
2x10 非平衡立体声音频,
1Vpp/150Ω RCA 接头
视频带宽 (-3dB)： 370MHz (复合到复合)
音频带宽 (-3dB)： 100kHz.
微分增益： 0.05%.
微分相位： 0.15Deg.
K-系数： <0.05%.
视频信噪比： 75.5dB.
音频信噪比： 80dB, 1Vpp 未加权
视频串扰： -61dB @5MHz.
非线性： 0.1%.
控制：
耦合:
Y/C 到 Y/C 或复合, 复合到复合或 Y/C,
PAL/NTSC 程序开关
DC 或 AC (视频); 输入AC, 输出DC
(音频)
音频 THD： 0.046% @1kHz.
二次谐波： 0.003% @1kHz.
电源： 230V AC, 50/60Hz (115V USA), 14VA.
视频最大输出电平： 2.2Vpp, 复合
音频最大输出电平： 26.5Vpp.
音频串扰： -85dB @1kHz.
尺寸： 19” x 7” x 1U W, D, H, 可机架安装
重量：约3.8kg (8.4lbs).
附件：电源线, 安装支架
