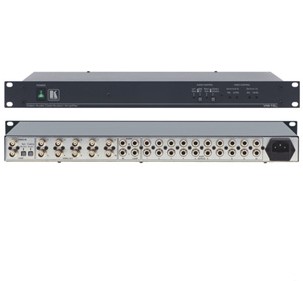

VM-10xl

特点
● 高带宽 - 360MHz (-3dB)。
● 音频控制。
● 电平 (增益) 和均衡 (峰值) 控制。
● 环路输入。
● 输入信号阻抗可选。
● 音频 AC/DC 耦合选择。
● 标准的 19” 机架安装尺寸 - 1U。

VM-10xl 是一款最现代的广播级的1:10分配放大器。用于复合，或非平衡立体声
音频，或平衡单声道音频信号，它可对传输而产生的信号衰减，提供补偿控制。

技术参数
输入: 1 路复合视频，环路， 1Vpp/75Ω ，带阻抗开关的
BNC 接头
2 路音频，立体声或平衡单声道，环路，
1Vpp/50kΩ ， RCA 接头
输出: 10 路复合视频， 1Vpp/75Ω， BNC 接头
10 路音频，立体声或平衡单声道 1Vpp/50Ω， RCA
接头
最大输出电平: 视频: 1.6Vpp; 音频: 26.5Vpp.
带宽 (-3dB): 视频: 360MHz, 音频: 100kHz.
微分增益: 0.07%.
微分相位: 0.05Deg.
K-系数: <0.05%.
信噪比: 视频: 77dB, 音频: 87dB.
控制: 视频电平: (-1.2dB到+6dB),
均衡. (0dB 到 +8.1dB)；
音频电平: (0dB到 +6dB); 平衡/立体声选择开关
和音频控制开关
耦合: 视频: DC/AC; 音频: AC (输入), DC (输出)
音频 THD + 噪声: 0.023%.
音频二次谐波: 0.001%.
电源: 230V AC, 50/60Hz, (115V USA), 4.7VA.
尺寸: 19” x 7” x 1U W, D, H, 机架安装
重量: 约2.1kg (4.7lbs).
附件: 电源线
