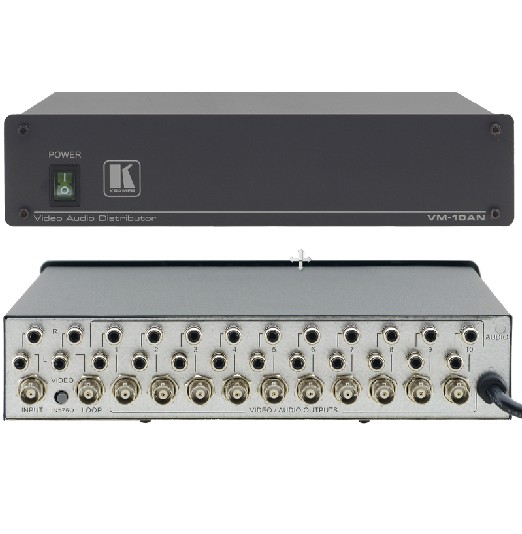

VM-10AN

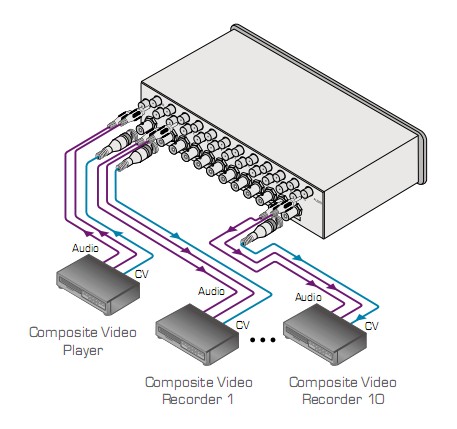

VM-10AN 是一款高性能的分配放大器，用于复合视频和非平
衡立体声音频信号。将1路输入，经校正缓冲和隔离后分配到
10路相同的输出。
特点
● 带宽 - 70MHz (-3dB)。
● 环路输入。
● 输入信号阻抗可选。
● 视频 AC/DC 耦合 - 内部选择。
● 桌面型尺寸 - 紧凑尺寸。采用备选的 RK-10 适配件，可装在
一个 1U 机架内。

技术参数
输入: 1 路视频环路， 1Vpp/75Ω，带阻抗开关
的 BNC 接头
1 路非平衡立体声音频环路， 50kΩ， RCA
接头
输出: 10 路复合视频， 1Vpp/75Ω， BNC接头
10 路立体声音频， 1V nom./100Ω，
RCA 接头
最大视频输出: 2.5Vpp.
视频带宽 (-3dB): 70MHz.
音频带宽 (-3dB): 20kHz.
微分增益: 0.33%.
微分相位: 0.26Deg.
K-系数: <0.05.
视频信噪比: 74dB.
音频信噪比: 89dB.
耦合: DC/AC内部可选 (视频)
音频 THD: 0.025%.
电源: 230V AC, 50/60Hz, (115V USA) 10.5VA.
尺寸: 24.5cm x 16cm x 5cm
(9.6” x 6.3” x 2”) H, W, D.
重量: 约1.8kg (4lbs).
备选: RK-10 19” 机架适配件.
