VM-5YCxl

特点
● 高带宽 - 300MHz. (-3dB).
● 双格式 - 1:5 复合视频带立体声音音频，1:5 s-视频（Y/C）带
立体声音频。

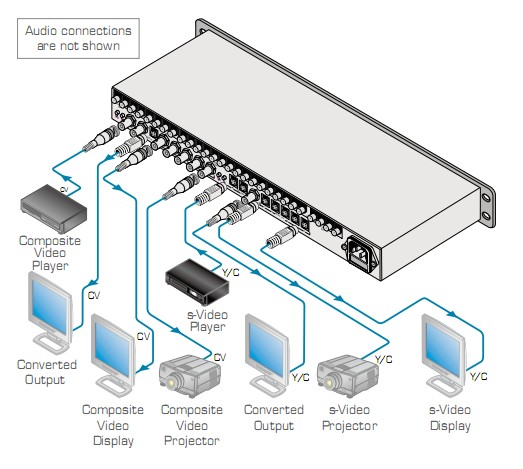

● 内置双向格式转换 - 1:10分配放大(5 路复合和有立体声音频
的5路 Y/C) ，用于复合视频输入和 s-视频（Y/C）输入中的
一种。
● 可转换的输出接头 - 对每一种信号类型，复合视频和s-视频
(Y/C), 都有一个专门的格式转换输出。
● 环路输入。
● 输入信号阻抗可选。
● 视频 AC/DC 耦合可选。
● 标准的 19” 机箱安装尺寸 - 1U。

VM-5YCxl 是一款独特的双格式1:5分配放大器，用于复合视频和非平衡立体声音
频的S-视频(Y/C) 信号。它也是一台真正灵活的分配放大器，能处理复合和S-视
频(Y/C) 二种信号，内置高品质格式转换。

技术能数
输入: 1 路复合视频环路， 1Vpp/75Ω ， BNC接头
1 路环路 (Y)， 1Vpp/75Ω(C) 0.3Vpp/75Ω，
4-pin 接头
2 路非平衡立体声音频环路， 1Vpp/50 kΩ，
RCA 接头
输出: 5+1 复合视频， 1Vpp/75Ω ， BNC接头
5+1 Y/C, Y=1Vpp/75Ω, C=0.3Vpp/75Ω
4-pin 接头
2x5 非平衡立体声音频， 1Vpp/100Ω， RCA
接头
视频带宽(-3dB): 300MHz (复合到复合，或 Y/C 到 Y/C)
音频带宽 (-3dB): 100kHz.
微分增益: 0.26%.
微分相位: 0.11Deg.
K-系数: 0.1%.
视频信噪声比: 73.5dB.
音频信噪声比： 87.4dB 无负载 (1Vpp)
视频串扰: -58dB @5MHz.
非线性: <0.05%.
控制: Y/C 到 Y/C或复合，复合到复合或 Y/C程
序开关
耦合: DC 或AC (视频); AC (音频).
音频 THD: 0.021%, 1kHz.
二次谐波: 0.003%, 1kHz.
电源: 230V AC, 50/60Hz (115V AC USA), 12VA.
尺寸: 19” x 7” x 1U W, D, H, 机架安装
重量: 约2.5kg (5.6lbs)
附件: 电源线
