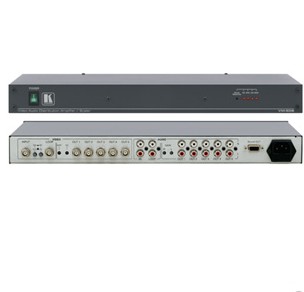

VM-5DS

特点
● 高视频带宽 - 360MHz (-3dB)。
● 倍线图像输出分辨率 - VGA (640x480), SVGA (800x600),
XGA (1024x768), 或 WXGA (1366x768)。
● 输入阻抗可选。
● 视频 AC/DC 耦合选择。
● 视频电平(增益)和均衡(峰值)控制。
● 音频电平控制。
● 环路输出。
● 世界通用电源 - 100-240V AC.
● 标准 1 9 ” 机箱安装尺寸 - 1U .包括机架支架

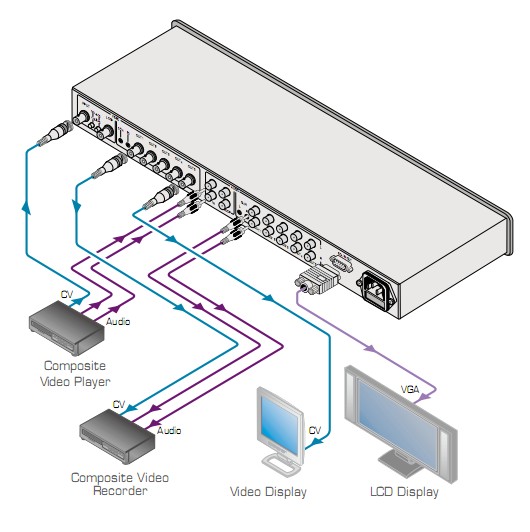

VM-5DS 是一款高质量的分配放大器，用于复合视频繁和非平衡立体声音频信
号，将1路复合视频和立体声音频输入，经校正缓冲和隔离后将信号分配到5个
相同音频和视频输出上，另加一路倍线输出。

技术参数
输入: 1 路视频复合，环路， 1Vpp/75Ω，带阻抗开关
的 BNC 接头
1 路非平衡立体声音频环路， +4dBu/50kΩ
RCA 接头
输出: 5 路复合视频， 1Vpp/75Ω， BNC 接头
5 路非平衡立体声音频， +4dBu/50Ω，最大
27Vpp， RCA 接头
从1 VGA 到 WXGA， 15-pin HD (F)接头
倍线输出
分辩率: VGA (640x480), SVGA (800x600), XGA
(1024x768), WXGA (1366x768).
最大视频输出电平: 2.2Vpp.
带宽 (-3dB): 视频: 360MHz. 音频: 60kHz.
微分增益: 0.03%.
微分相位: 0.06Deg.
K-系数: 0.05%.
信噪比: 视频: 76dB; 音频: 85dB.
控制: 视频增益: -1 到 +1.8dB;
音频增益: -40 到 +6dB;
均衡: 0 到 +2.5dB.
耦合: 视频: DC/AC 可选 ; 音频: AC.
音频 THD + 噪声: 0.021% (1V, 1kHz).
电源: 100-240V AC, 50/60Hz 15VA.
尺寸: 19” x 7” x 1U W, D, H, 机架安装
重量: 约1.94kg (4.3lbs).
附件: 电源线, 支架
