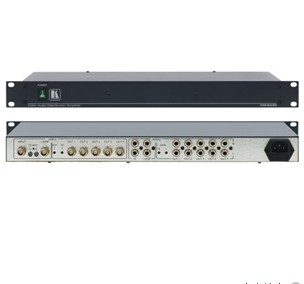

VM-5ARII

特点
● 高带宽 - 360MHz (-3dB)。
● 音频电平控制。
● 电平 (增益) 和均衡 (峰值) 控制。
● 视频 AC/DC 耦合可选。
● 环路输入。
● 输入阻抗可选。
● 标准的 19” 机箱安装尺寸 - 1U.

VM-5ARII 是一款高性能的分配放大器，用于复合或 SDI 视频与非平衡立体声
音频信号，它可对因长布线而产生的信号衰减，提供补偿控制。

技术参数

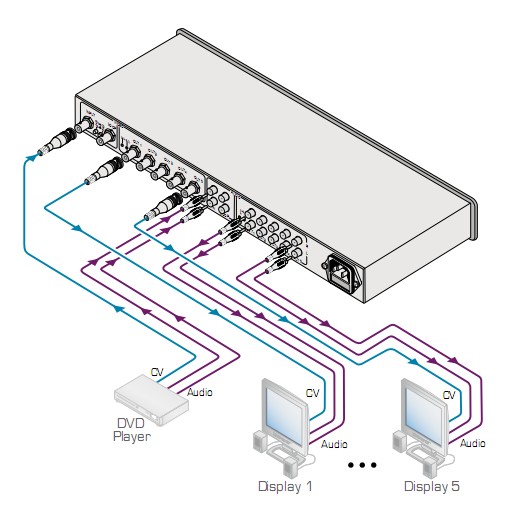

输入: 1 路视频，复合或信号分量，环路，
1 Vpp/75Ω 带阻抗开关的BNC 接头；
1 路非平衡立体声音频环路， +4dBu/50kΩ
RCA 接头
输出: 5 路视频，复合或分量信号， 1Vpp/75Ω ，
BNC 接头；
5 路非平衡立体声音频， +4dBu/150Ω, 最
大27Vpp， RCA 接头
最大输出电平: 视频: 2.2Vpp; 音频: 27Vpp
视频带宽 (-3dB): 360MHz
微分增益: 0.03%
微分相位: 0.06Deg
K-系数: 0.05%
视频信噪比: 76dB
音频信噪比: 85dB
音频 THD: 0.021% (1V, 1kHz.)
控制: 视频增益: -1 到 +1.8dB
音频增益: -40 到 +6dB
均衡: 0 到 +2.5dB
耦合: DC/AC 可选 (视频), AC (音频)
电源: 230V AC, 50/60Hz, (115V USA) 21VA
尺寸: 19” x 7” x 1U W, D, H, 机架安装
重量: 约1.94kg (4.3lbs)
附件: 电源线，支架
