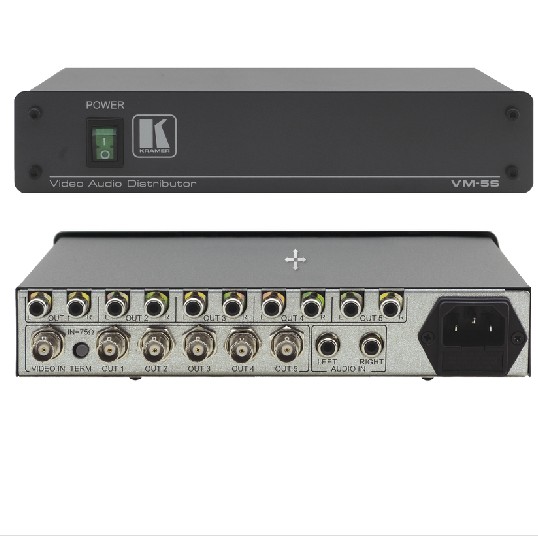

VM-5S

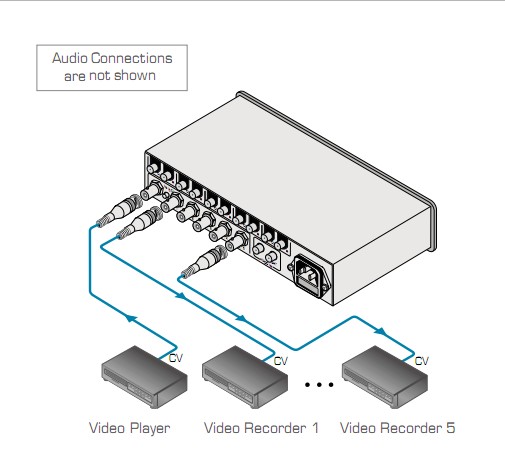

VM-5S 是一款高性能分配放大器，用于复合或 SDI 视频信号和
非平衡立体声音频信号。一路输入信号，经校正缓冲和隔离，
再将信号分配到5个相同的输出上。
特点
● 高带宽 - 340MHz (-3dB)。
● 环路输入。
● 输入阻抗可选。
● 视频 AC/DC 耦合 - 内部选择。
● 桌面型尺寸 - 尺寸紧凑。采用备选取的 RK-1 适配器，二个设
备可并排装于一个1U的机架内。

技术参数
输入: 1 路视频 AC/DC 耦合(内部跳接器)，环路
1Vpp/75Ω ， BNC 接头后面板终结开关
1 路立体声/平衡单声道音频，最大
21V/50kΩ ， RCA 接头
输出: 5 路视频， 1Vpp/75Ω ， BNC接头；
5 路立体声/平衡单声道音频，最大
21V/220Ω ， RCA 接头
最大视频输出: 1.7Vpp.
视频带宽 (-3dB): 340MHz.
音频带宽 (-3dB): 20kHz.
微分增益: 0.05%.
微分相位: 0.1Deg.
K-系数: 0.05%.
视频信噪比: 75dB.
音频信噪比: 82dB @1V.
耦合: DC/AC 内部可选
音频 THD: 0.009%.
SDI 传输距离: 最大 70m.
电源: 230V AC, 50/60Hz, (115V USA) 3.5VA.
尺寸: 22cm x 18cm x 4.5cm
(8.7” x 7” x 1.8”) W, D, H,
(half19”)
重量: 约1.4kg (3.3lbs)
附件: 电源线
备选件: RK-1 19” 机架适配件
