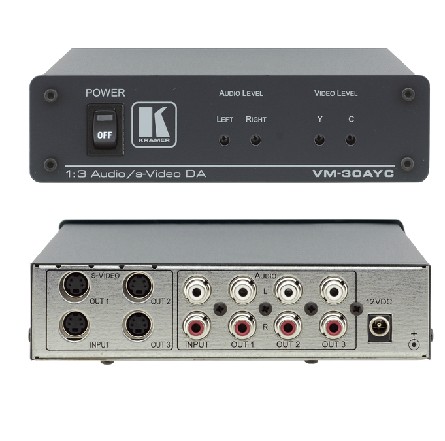

VM-30AYC

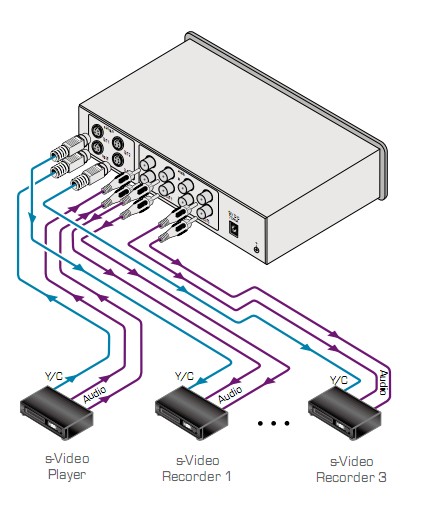

VM-30AYC 它是一款用于 S-视频 (Y/C) 和非平衡音频信号的高性能分配放大
器，一路输入信号，经校正缓冲和隔离，分配到3个相同的输出上。
特点
● 带宽 - 120MHz (-3dB).
● 左右音频电平（增益）控制.
● Y和C 电平 (增益) 控制.
● 桌面型尺寸 - 尺寸紧凑。采用备选的 RK-1 适配器，可将二台设备并排装入
一个 1U 机架内.

技术参数
输入: 1 Y/C, 1Vpp/75Ω (Y), 0.3Vpp/75Ω (C) 4-pin 接头;
1 路非平衡立体声音频， 1Vpp/73kΩ RCA 接头
输出: 3 s-视频, 1Vpp/75Ω (Y), 0.3Vpp/75Ω (C) , 4-pin 接头;
3 路非平衡立体声音频， 1Vpp/150Ω RCA 接头.
最大输出电平: 视频: 2Vpp;
音频: 7dBu (5Vpp).
带宽 (-3dB): 视频: 120MHz;
音频: >100kHz.
微分增益: 0.03%.
微分相位: 0.03Deg.
K-系数: <0.05%.
信噪比: 视频: 79dB @5MHz;
音频Audio: 94dB.
控制: 视频: Y 电平: -2.1dB 到 +4.7dB,
C 电平: -2.5dB 到 +4.6dB;
音频: -20dB 到 +16dB.
耦合: AC.
音频 THD + 噪声: 0.013%.
音频二次谐波: 0.003%.
电源: 12V DC, 35.8mA.
尺寸: 16.3cm x 11.8cm x 4.36cm
（6.42” x 4.65” x 1.72”) W, D, H,
重量: 约0.65kg (1.4lbs).
附件: 电源，用于多装置搭接的支架
备选件: RK-1 19” 机箱适配件
