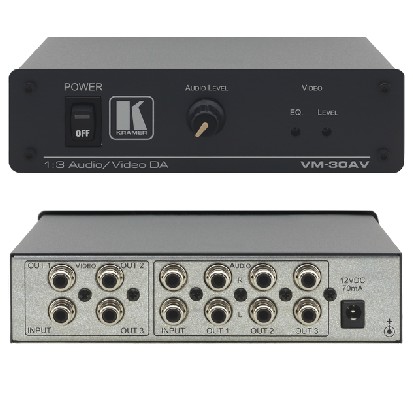

VM-30AV/VM-30AVB

VM-30AV和VM-30AVB 它是一款紧凑型的分配放大器，用于复合视频和非
平衡立体声音频信号。它能为因长距离传输产生的信号衰减提供补偿控制。
特点
● 视频接头 - VM-30AV使用RCA接头, VM-30AVB使用BNC 接头。
● 音控电平控制。
● 电平(增益) 和均衡(峰值) 控制。
● 桌面型尺寸 - 尺寸紧凑。采用备送的 RK-1 适配件，可并排将二台装置并排
装入一个 1U 机架内。

技术参数
输入: 1 路视频， 1Vpp/75Ω ， VM-30AV用RCA 接头而 VM-30AVB 用
BNC 接头；
1 路立体声音频， 1Vpp/70kΩ ， RCA 接头
输出: 3 路视频， 1Vpp/75Ω， VM-30AV用RCA 接头，而 VM-30AVB
采用 BNC 接头；
3 路音频， 1Vpp/150Ω ， RCA 接头
最大输出电平: 视频: 2Vpp;
音频: 5.4Vpp.
带宽 (-3dB): 视频: 430MHz,
音频: 100kHz.
微分增益: 0.04%.
微分相位: 0.07Deg.
K-系数: 0.05%.
信噪比: 视频: 73dB,
音频: 83dB.
控制：视频电平: -1.1到 +1.8dB,
均衡: 0到 +4.6dB @5.8MHz;
音频电平: -66 到 +16dB.
耦合: AC.
音频THD+噪声: 0.3%.
音频二次谐波: 0.02%.
电源: 12V DC, 30mA.
尺寸: 16.5cm x 12cm x 4.5cm
(6.5” x 4.7” x 2.8”) W, D, H.
重量: 约0.65kg (1.4lbs) .
附件，: 电源，多装置搭接用支架
备选件: RK-1 19” 机架适配件
