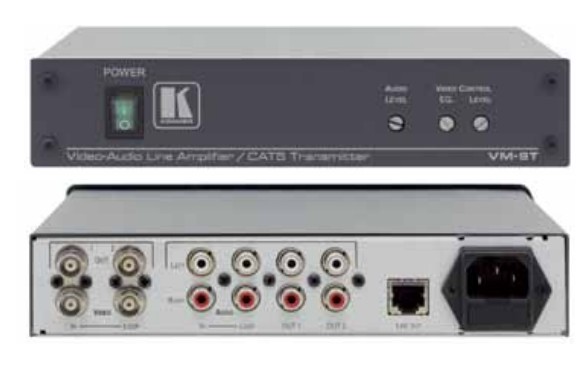

VM-9T

特点
● 高带宽 - 350MHz (-3dB).
● 环路输入.
● 输入信号阻抗可选
● 电子（增益）和均衡（峰值）控制
● 音频电平控制
● 系统范围 (双绞线) - 大于500m(1500ft). 更长距离也有可能，取
决于信号的分辨率和线缆
● 电缆 (双绞线) - UTP (非屏蔽) 或 STP (屏蔽) 如 CAT 5.
● 世界通用电源 - 100-240V AC.
● 桌面型尺寸 - 尺寸紧凑，采用备选的 RK-1 适配件，可将二个
装置并排安装在一个 1U 机架内

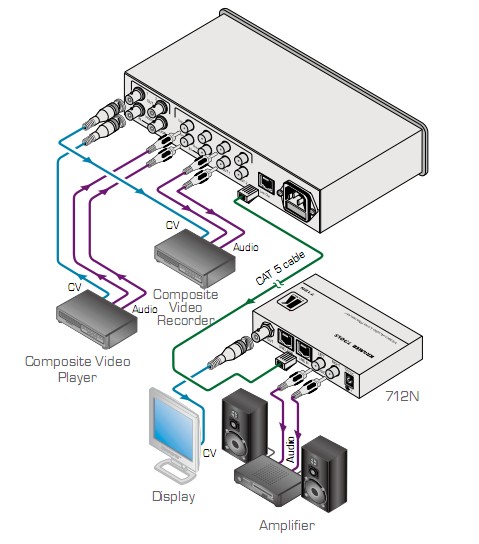

VM-9T 是一款适用于复合视频和非平衡立体声音频信号的高性
能分配放大器。一个信号输入经校正缓冲、隔离并分配到两个
相同的输出，和RJ-45接头的双绞线输出。

技术参数
输入: 1 路环路复合视频， 1Vpp/75Ω BNC 接
1 路环路立体声音频+4dBu， RCA 接头
输出: 2 路复合视频， 1Vpp/75Ω , BNC 接头
2 路立体声音频 +4dBu, RCA 接头
1 路CAT 5, RJ-45接头
最大输出电平: 视频: 2.4Vpp;
音频: +21dBu.
带宽 (-3dB): 视频: 350MHz;
音频: 43kHz.
微分增益: 0.04%.
微分相位: 0.06Deg.
K-系数: <0.05%.
信噪比: 76dB.
串扰: –67dB.
控制: 视频: 电平: -0.4dB 到 +6dB;
均衡: 0dB 到 +10dB @50MHz;
音频: 电平: -12dB 到 +12dB.
耦合: 视频: DC; 音频: AC.
音频 THD + 噪声: 0.02%.
音频二阶谐波: 0.005%.
电源: 100-240V AC 50/60Hz, 12VA.
尺寸: 21.46cm x 16.25cm x 4.36cm
(8.45” x 6.39” x 1.72”) W, D, H.
重量: 大约1.4kg (3.3lbs)
附件: 电源线
备选: RK-1 19” 机架适配件
