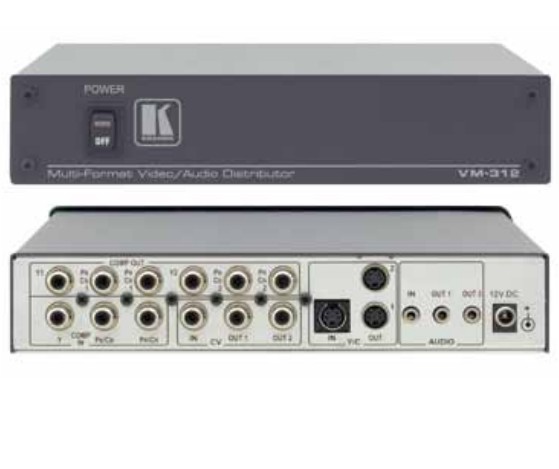

VM-312

VM-312 是一款多格式视频分配放大器用于复合的，s-视频 (Y/C)
和分量 (HDTV) 信号，并带有一个用于非平衡立体声音频信号的
音频输入。它将每一种视频格式的一个输入和一个3.5mm的音频
输入分配到两个相同的输出上。
特点
● 高带宽 - 复合: 490MHz (-3dB), s-视频 (Y): 420MHz (-3dB) ，和
分量: 450MHz (-3dB).
● HDTV 兼容 – 分量输入
● 桌面型尺寸 - 尺寸紧凑，采用备选的 RK-1适配件可将两个装
置并排安装在一个 1U 机架内。

技术参数
输入: 1 路复合视频， RCA接头， 1Vpp/75Ω;
1 路分量视频 (Y, B-Y, 和 R-Y) RCA接头，
1 Vpp/0.7Vpp/75Ω;
1 路 S-视频， 4-pin接头， 1Vpp/0.3Vpp/75Ω
1 路非平衡立体声， 3.5mm迷你插座，
4dBu/50kΩ.
输出: 2 路复合视频， RCA接头， 1Vpp/75Ω;
2 路分量视频 (Y, B-Y, 和 R-Y)， RCA接头
1Vpp/0.7Vpp/75Ω;
2 路 S-视频， 4-pin 接头， 1Vpp/0.3Vpp/75Ω
2 路非平衡立体声， 3.5mm迷你插座，
4dBu/150Ω.
最大输出电平: 视频: 1.8Vpp; 音频: 21Vpp.
带宽(-3dB): CV: 490MHz; YUV: 450MHz;
Y/C: 420MHz; 音频: >100kHz.
微分增益: 0.05%.
微分相位: 0.03Deg.
K-系数: <0.05%.
信噪比: 视频: 75dB; 音频: 82dB.
串扰: 视频: -52dB @5MHz; 音频: -45dB ，视频到音
@15kHz.
耦合（最差）: 视频: DC; 音频: 输入: AC; 输出: DC.
音频THD+ 噪声 : 0.047% @1kHz.
音频二次谐波: 0.001% @1kHz.
电源: 12V DC, 130mA.
尺寸: 21.5cm x 16.25cm x 4.36cm
(8.45” x 6.39” x 1.72”) W, D, H.
重量: 大约1.2kg (2.65lbs)
附件: 电源
备选件: RK-1 19” 机架适配件
